Für welche Anwendungen ist das ARRAY12 gedacht?

Überall dort, wo kompaktes, farbtreues Licht mit stufenloser Farbtemperatur gefragt ist: Film, Foto, DIY-Leuchten oder Serienaufbauten. Die daisy-chain-Fähigkeit macht das Modul besonders praktisch, wenn du mehrere davon in einer Reihe einsetzen willst.

Was bedeutet „daisy-chain-fähig" – und wie funktioniert das?

Kurz gesagt: Du kannst mehrere Module hintereinanderschalten, ohne für jedes eine eigene Zuleitung zu legen. Ein- und Ausgang sind so angelegt, dass das Signal einfach von Modul zu Modul weitergegeben wird. Das spart eine Menge Kabel und vereinfacht den Aufbau erheblich.

Welche Linsen passen zu diesem Modul?

Das ARRAY12 ist für die 30°- und 60°-Linsen-Arrays von GKORE ausgelegt. Die Linsen rasten direkt auf das Modul auf und bündeln das Licht – praktisch, wenn du statt eines breiten 120°-Abstrahlwinkels etwas Gerichteteres brauchst, zum Beispiel für Spot- oder Akzentlicht.

Kann ich die Farbtemperatur stufenlos mischen?

Ja, genau das ist das Prinzip: zwei Kanäle (2600K und 6000K), die du per PWM unabhängig voneinander dimmst. Je nach Mischverhältnis bekommst du jede Farbtemperatur dazwischen. Passende LED-Dimmer und DMX-Controller findest du direkt im Shop.

Welches Netzteil brauche ich?

24V DC, 0,25A pro Modul bei Volllast. Bei Daisy-Chain-Betrieb einfach die Anzahl der Module multiplizieren – 4 Module = 24W, 8 Module = 48W. Plane immer etwas Reserve ein. Geeignete Netzteile und Treiber findest du im Shop.

Brauche ich einen Kühlkörper?

Bei 6W ist die Wärme überschaubar. In gut belüfteten Situationen reicht oft die Platine selbst. Bei Dauerbetrieb oder in geschlossenen Gehäusen lohnt sich ein kleiner Kühlkörper – das verlängert die Lebensdauer deutlich und kostet kaum etwas.

Wie unterscheidet sich das ARRAY12 vom BAR5?

Das ARRAY12 ist kleiner, günstiger und speziell für 2-Kanal-CCT mit Linsenoptionen ausgelegt. Das BAR5 bringt 5 Kanäle (optional RGB), 15W und ist die richtige Wahl, wenn du mehr Leistung oder volle Farbmischung brauchst. Beide sind daisy-chainbar.

LED Modul ARRAY12 CCT 2600K & 6000K 24V 6W CRI96 TLCI96

Name: LED Modul ARRAY12 CCT 2600K & 6000K 24V 6W CRI96 TLCI96
Brand: Graf Lichttechnik
SKU: A60008
Price: 10.90 EUR
Availability: InStock

2-Kanal 24V LED-Modul 2600–6000K, 6W Leistung, daisy-chain-fähig. Perfekt kombinierbar mit 30°/60° Linsenarrays.

10,90 €

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: A60008

Lagerbestand: 20

Hersteller: Graf Lichttechnik

Produktinformationen "LED Modul ARRAY12 CCT 2600K & 6000K 24V 6W CRI96 TLCI96"

GKORE LED Modul, 2 Kanäle, 24 VDC, Kunstlicht 2600K, Tageslicht 6000K. Volle 6 W (2× 3 W) stehen dir zur Verfügung. Durch das spezielle Design ist dieses Modul daisy-chain-fähig ohne größeren Aufwand.
Wir haben es so konzipiert, dass es mit unseren 30° oder 60° Linsen-Arrays kombiniert werden kann.

Original GKORE Produkt – zwei einfarbige Kanäle. 24 V. Per PWM einfach dimmbar.
Entwickelt und hergestellt im eigenen Haus, bietet dieses LED-Modul 2 individuelle Kanäle mit jeweils 6 LEDs.

Technische Highlights auf einen Blick

Leistung & Spannung: 6 W bei 24 V DC (0,25 A)
Farbtemperatur (CCT): 2600K (Kunstlicht) und 6000K (Tageslicht) – per PWM stufenlos mischbar
Farbwiedergabe: CRI 96 / TLCI 96
Bauform: 65,5 × 50 mm, flach (2,3 mm) – daisy-chain-fähig

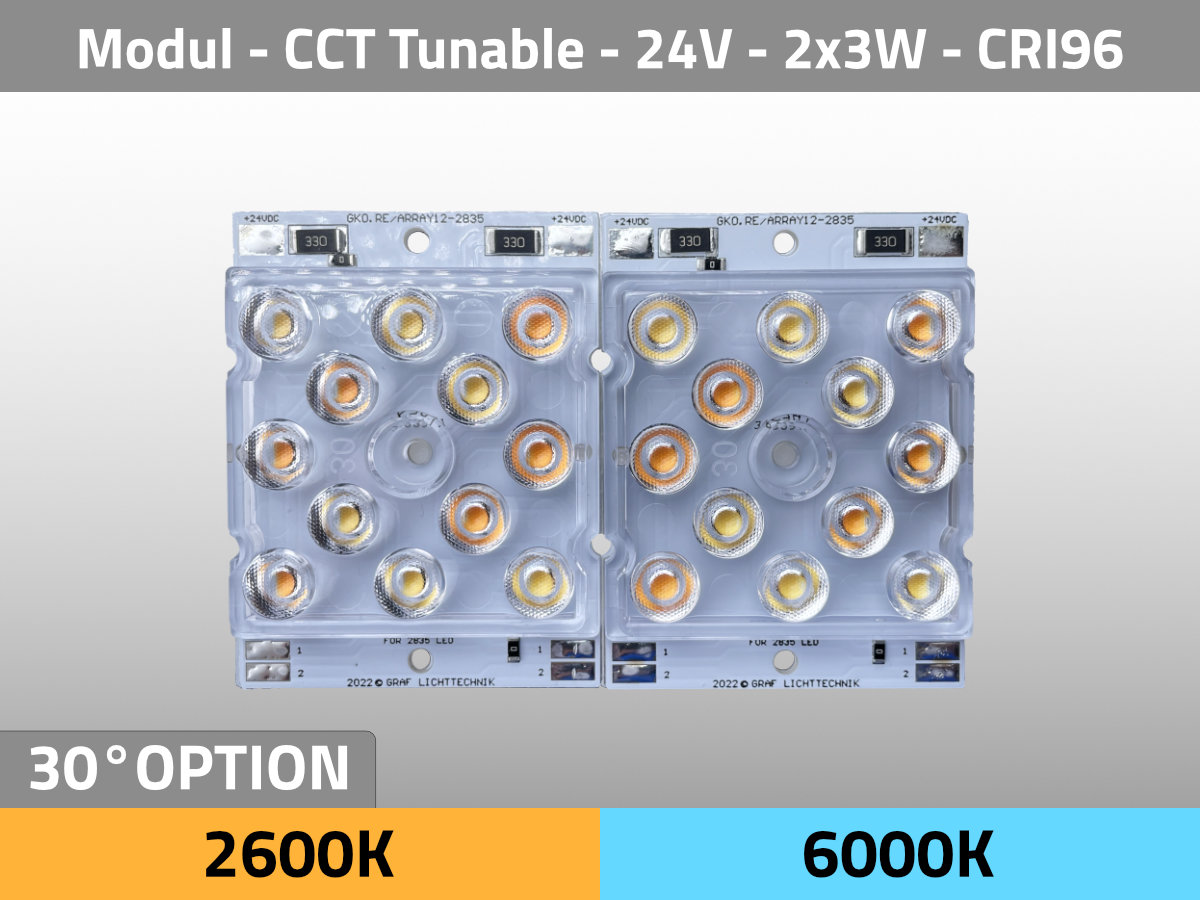

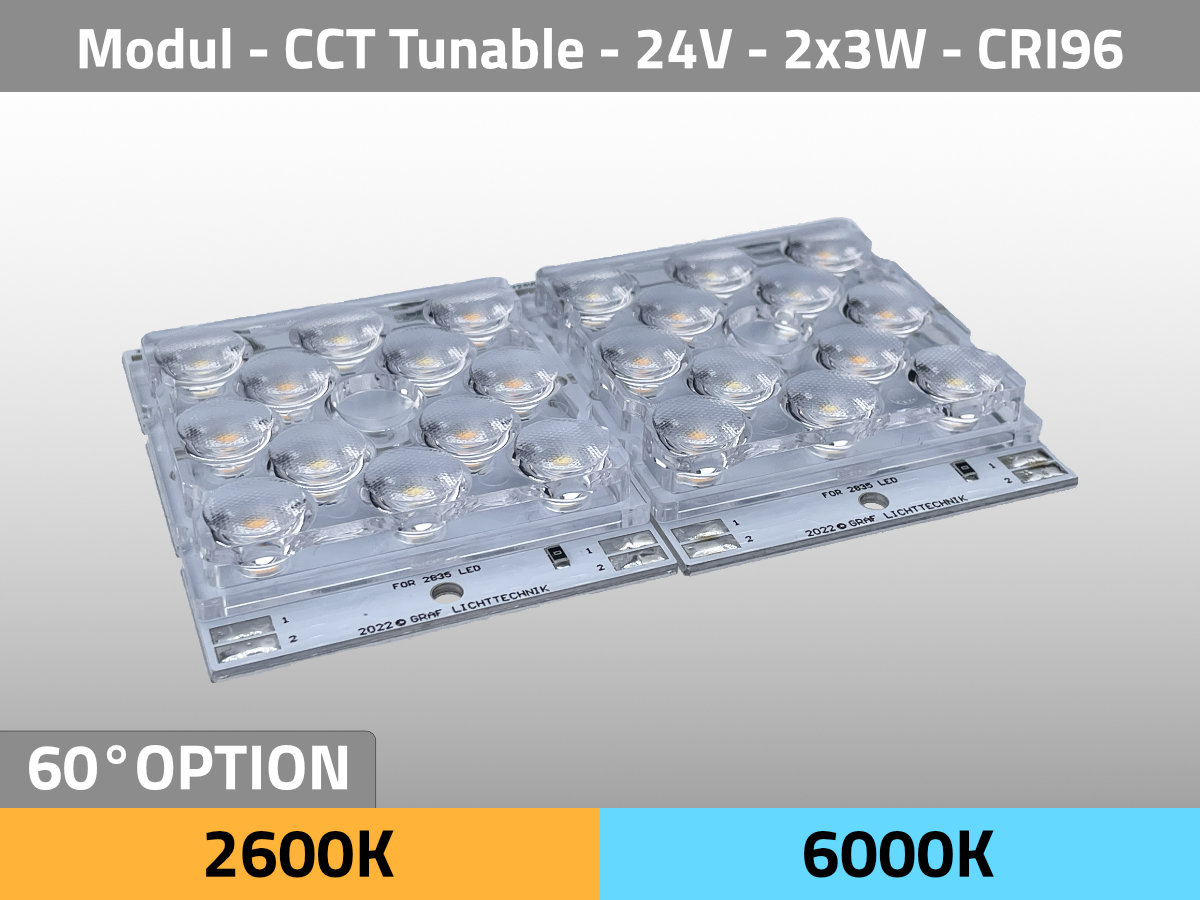

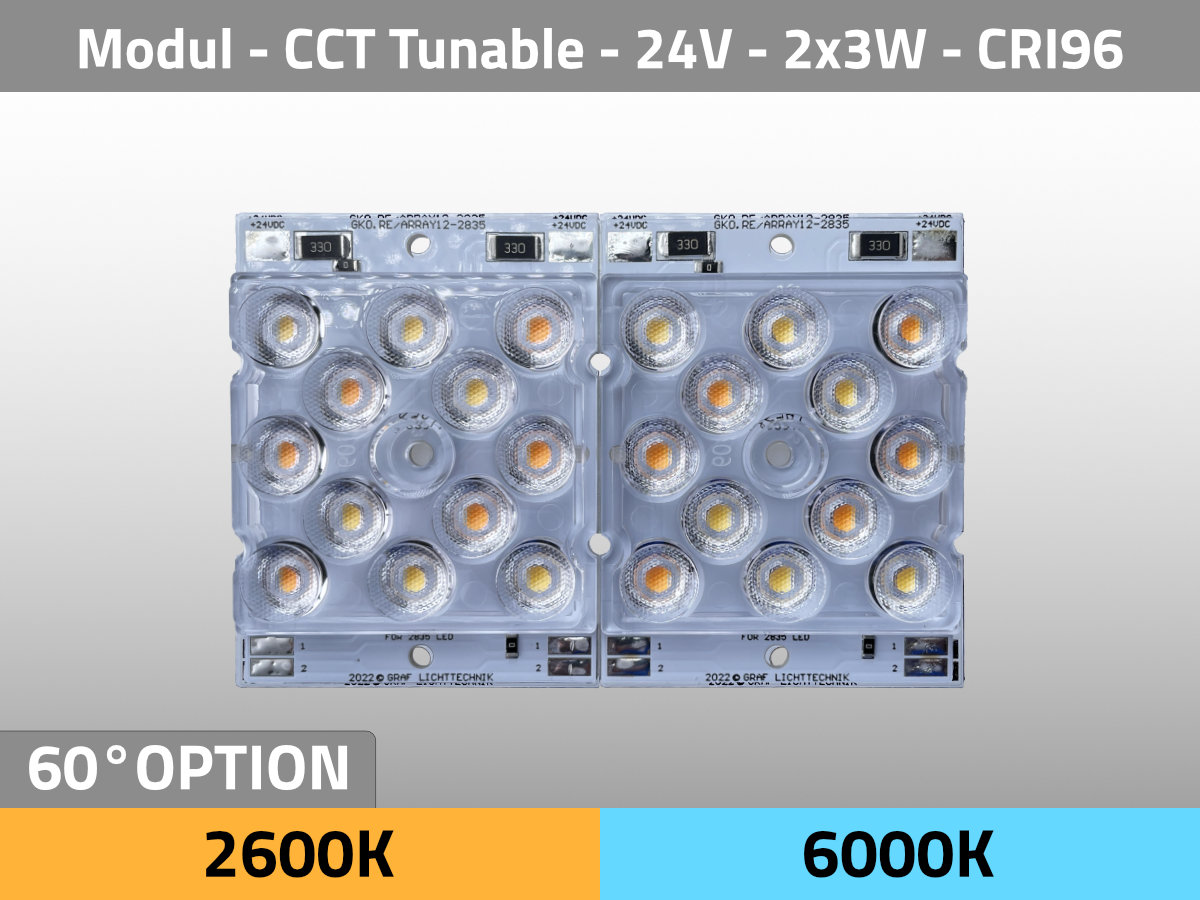

Linsen-kompatibel: 30° und 60° Array-Optiken direkt aufsteckbar

Typische Einsatzbereiche

Film- & Videoproduktion: CRI 96 / TLCI 96 für kamerataugliches, farbtreues Licht
Fotostudio: stufenlose Farbtemperaturanpassung für unterschiedliche Aufnahmesituationen
DIY-Leuchtenbau: kompakt, einfach zu verkabeln, ideal für Serienaufbauten per Daisy-Chain
Event- & Bühnenbeleuchtung: mehrere Module einfach in Reihe schalten
Architektur- & Akzentlicht: mit 30°/60°-Linsenarray für gezielte Lichtführung

Abstrahlwinkel:	120°
Anzahl LEDs:	12 (2x6 LEDs)
Breite:	65.50 mm
CRI:	96
Farbtemperatur:	2600 K, 6000 K
GKORE Serie:	GKORE CINE Series
Höhe:	2.3 mm
IP Klasse:	IP 20
LED Kreise:	2
LED Typ:	2835
Leistung:	6 W
Lichtfarbe:	CCT
Länge:	50 mm
Spannung:	24 VDC
Stromstärke:	0,25 A
TLCI:	96
