Was ist der Unterschied zwischen I²C und SPI beim 0.96" OLED Display?

Das 0.96" OLED Display unterstützt I²C sowie 3- und 4-Draht-SPI. Ab Werk ist 4-Draht-SPI eingestellt. I²C: nur zwei Datenleitungen (SDA, SCL), einfacher zu verdrahten, aber langsamer; SPI: mehr Pins, dafür höhere Aktualisierungsraten, relevant bei animierten Inhalten.

Wie stelle ich das 0.96" OLED Display auf I²C um?

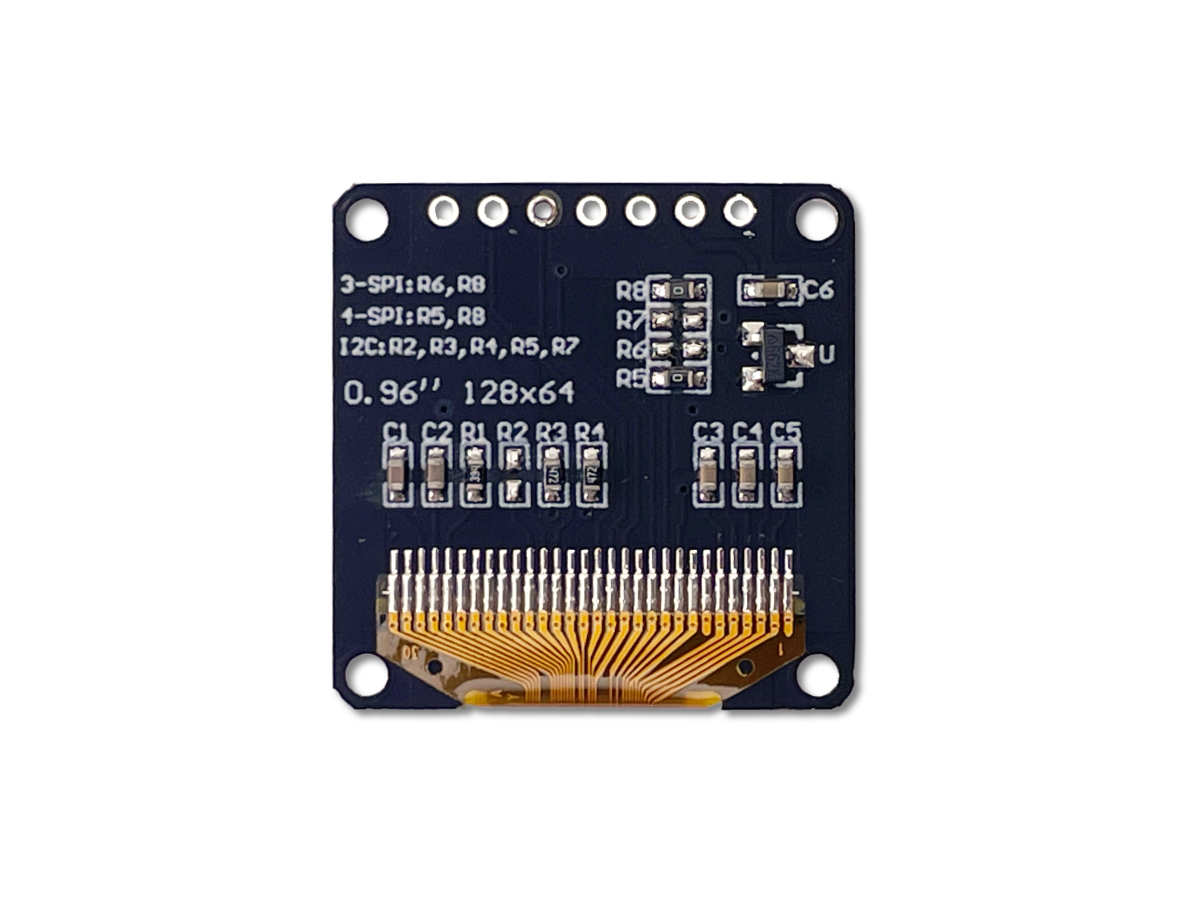

Die Schnittstelle wird über 0-Ω-Brücken auf der Rückseite gewählt: I²C: R2, R3, R4, R5 und R7; 4-Draht-SPI (Werkseinstellung): R5 und R8. Im I²C-Betrieb liegt CS auf GND. SDA und SCL benötigen Pull-up-Widerstände (typ. 4,7 kΩ). Die I²C-Adresse ist 0x3C, wenn DC auf GND liegt, und 0x3D, wenn DC auf 3,3V liegt.

Welche Bitmap-Grafikbibliothek eignet sich für das 0.96" OLED Display (SSD1306)?

Der SSD1306-Treiber wird von vielen Bibliotheken unterstützt. Das 0.96" OLED Display lässt sich damit plattformunabhängig ansteuern, z. B. mit ESP32, STM32, Arduino und Teensy. Gängige Bibliotheken mit SSD1306-Unterstützung: Adafruit SSD1306 in Kombination mit Adafruit GFX (für I²C dient die Standard-Wire-Bibliothek als Grundlage); U8g2 (I²C und SPI).

Was ist der Unterschied zum 1.3" OLED Display (K40057)?

Das 1.3" OLED Display (K40057) hat dieselbe Auflösung (128×64 Pixel), aber eine größere Displayfläche. Texte und Grafiken sind besser lesbar. Der Treiber-IC ist beim 1.3" OLED Display ein SH1106 statt SSD1306, was eine andere Bibliothekskonfiguration erfordert.

Wie viel Strom zieht das 0.96" OLED Display?

Der Strombedarf hängt vom Bildinhalt ab. Laut Datenblatt (bei 3,7V Versorgung): 50 % leuchtende Fläche: typ. 7,3 mA (max. 9,1 mA); 100 % leuchtende Fläche: typ. 12,3 mA (max. 15,4 mA); Schlafmodus: typ. 1 µA. OLEDs benötigen keine Hintergrundbeleuchtung und verbrauchen weniger Strom als beleuchtete LC-Displays. Das macht sie ideal für batteriebetriebene Projekte.

Warum sind Zeilen bei einem OLED Display manchmal etwas dunkler?

Das 0.96" OLED Display arbeitet mit Passive-Matrix-Technik. Die Zeilen werden nacheinander angesteuert (Multiplexing, hier 1/64). Je mehr Pixel einer Zeile gleichzeitig leuchten, desto dunkler wird die gesamte Zeile. Das ist normales Verhalten dieser Technik und kein Defekt. Beim 0.96" OLED Display fällt es weniger auf als beim 1.3" OLED Display. So lässt sich der Effekt verringern: Grafiken und Inhalte besser verteilen, sodass nicht viele Pixel derselben Zeile leuchten (z. B. Linien oder Raster statt vollflächiger Flächen); den Kontrast des OLED Displays per Software anpassen.

Kann ich das 0.96" OLED Display an einem ESP32 oder Arduino betreiben?

Ja. Das 0.96" OLED Display wird per SPI oder I²C angesteuert und lässt sich an Mikrocontrollern wie ESP32, STM32, Arduino und Teensy betreiben. Versorgt wird es mit 2,5 bis 5,5V. Die Signaleingänge sind laut Datenblatt für maximal 3,6V ausgelegt: An 3,3V Boards wie dem ESP32 kann das OLED Display direkt angeschlossen werden, bei 5V Boards wie dem Arduino Uno wird ein Pegelwandler benötigt. Für den ESP32 gibt es fertigen Beispielcode (Arduino IDE, U8g2-Bibliothek, SPI oder I²C) mit 17 Tests, u. a. Schriften, Icons, Grafik, Kontrast und Rotation: SSD1306 OLED 0.96" für ESP32 auf GitHub

0.96 OLED Modul 128x64 Pixel Weiß - I2C/SPI 7 Pin-out

Kompaktes 0,96" OLED-Display LM096S-128064 mit 128×64 Pixel Auflösung. Dank I2C/SPI-Schnittstelle ideal für Arduino und Raspberry Pi. Hoher Kontrast und geringer Stromverbrauch für effiziente DIY-Projekte.

Anzahl	Stückpreis
Bis 4	6,90 €
Ab 5	6,76 € -2 %
Ab 10	6,55 € -5 %

Produktnummer: K40054

Lagerbestand: 36

Hersteller: Liyuan Huida Technology

Herstellernummer: LM096S-128064

Produktinformationen "0.96 OLED Modul 128x64 Pixel Weiß - I2C/SPI 7 Pin-out"

0.96" OLED Display, 128×64 Pixel, Weiß, I²C/SPI, 7 Pin-Anschluss. Kompaktes OLED Display für Mikrocontroller-Projekte. Kein Hintergrundlicht nötig, jedes Pixel leuchtet selbst. Hoher Kontrast, weites Blickwinkelspektrum, geringer Stromverbrauch. Kompatibel mit ESP32, STM32, Arduino, Teensy und anderen 3,3V Boards. Für 5V Boards wird ein Pegelwandler benötigt.

Technische Highlights auf einen Blick

Displaygröße: 0,96 Zoll
Auflösung: 128 × 64 Pixel
Technologie: Passive Matrix OLED
Farbe: Weiß
Schnittstellen: I²C, 3-Draht-SPI und 4-Draht-SPI (umschaltbar, ab Werk 4-Draht-SPI)
I²C-Adresse: 0x3C oder 0x3D
Pinout: 7-polig
Treiber-IC: SSD1306
Betriebsspannung (VCC): 2,5 bis 5,5V
Signalpegel: max. 3,6V
Stromaufnahme: typ. 7,3 mA bis 12,3 mA (je nach Bildinhalt)

Typische Einsatzbereiche

Statusanzeigen: Werte, Zustände oder Menüs in eigenen Elektronikprojekten
Wireless-DMX-Interfaces: Kanalanzeige oder Statusfeedback für eigene DMX-Controller
Teensy-Projekte: Direkt ansteuerbar vom Teensy 3.2 (K40060) via I²C oder SPI
Prototyping: schnelle Ausgabe von Sensor- oder Diagnosewerten

Schaltbild: 0.96" OLED Display am ESP32

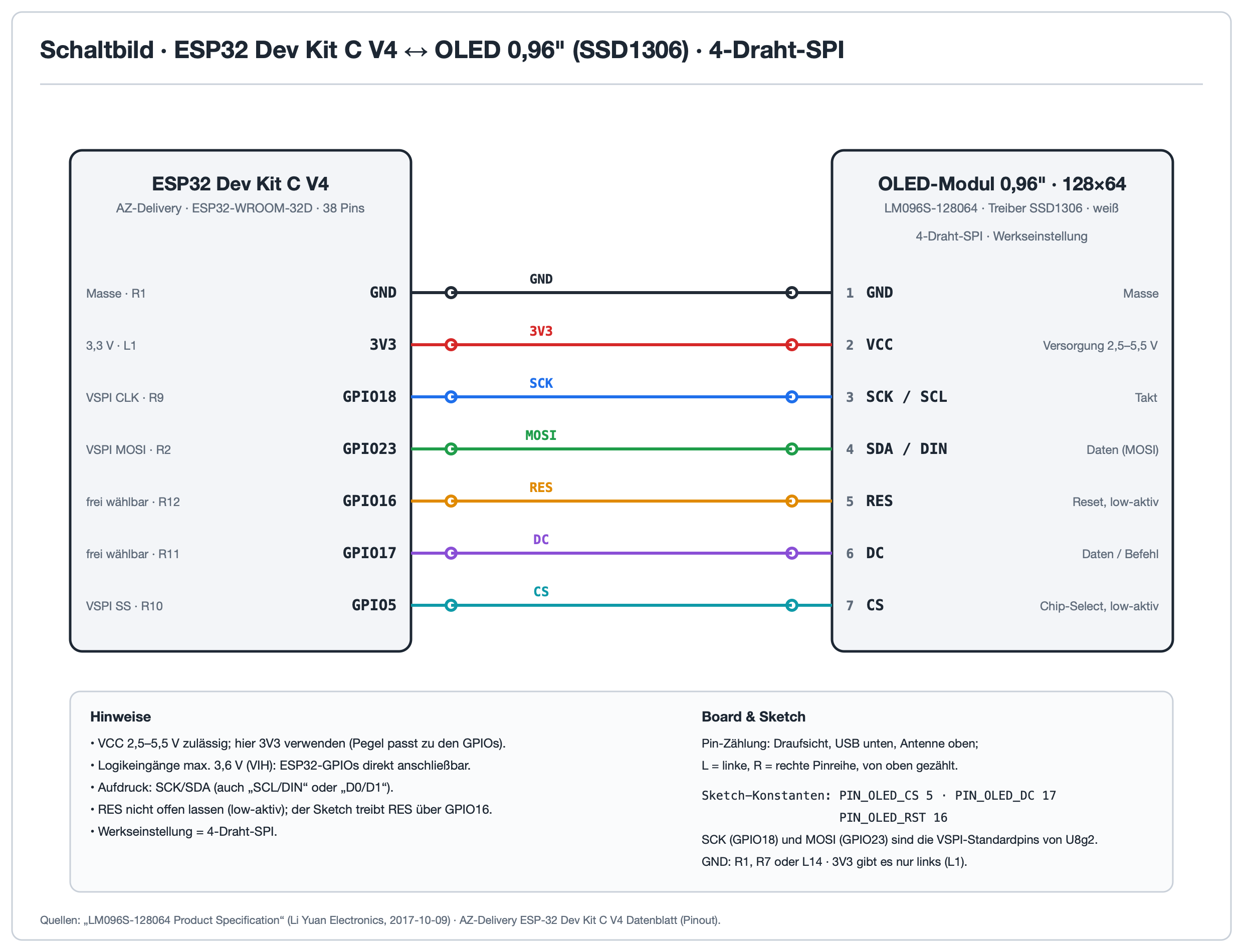

Anschluss an einen ESP32 (Beispiel: ESP32 Dev Kit C V4) per 4-Draht-SPI, der Werkseinstellung. Zum Vergrößern auf das Bild klicken.

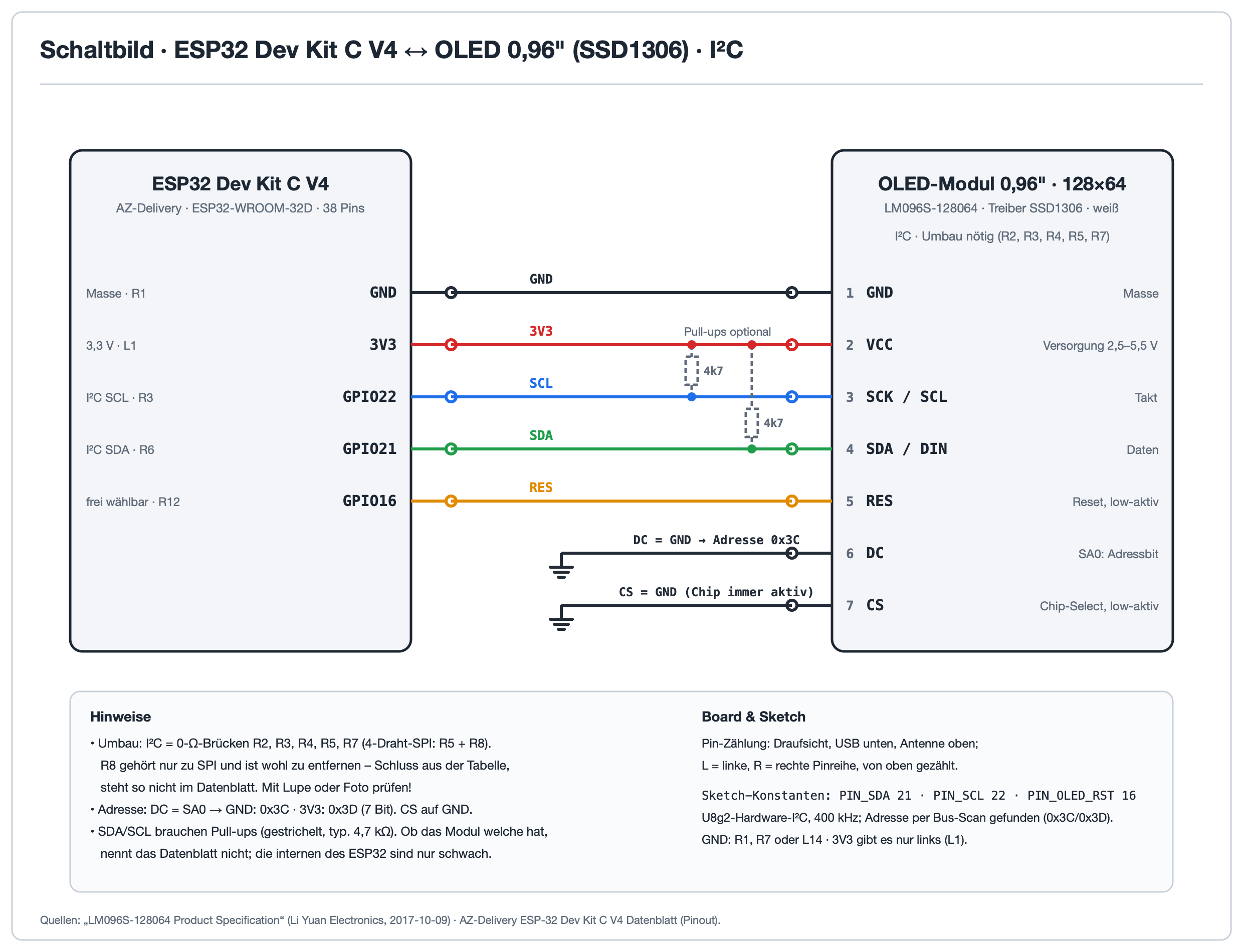

Anschluss per I²C (nach dem Umbau der Schnittstelle, siehe FAQ):

Test-Skript für den ESP32

Für den ersten Test steht ein fertiger Arduino-Sketch bereit. Er prüft das Display mit 17 Tests, darunter Auflösung, Schriften, Symbole, Grafik, Kontrast, Drehung und Übertragungsgeschwindigkeit, und meldet jeden Schritt zusätzlich über die serielle Schnittstelle. Der Sketch nutzt die Bibliothek U8g2 mit SSD1306-Treiber und läuft per 4-Draht-SPI (Werkseinstellung) oder I²C. Quelltext und Anleitung gibt es auf GitHub:

github.com/graflichttechnik/ssd1306-oled-0-96-module-for-esp32

Breite:	27.20 mm
Displayauflösung:	128 x 64 Pixel
Displayfarbe:	Weiß
Eingangsspannung nominal:	2.5 - 5.5 VDC
Höhe:	3.80 mm
Länge:	27.20 mm
Schnittstellen:	3/4-wire SPI, I2C
Technologie:	Passive Matrix OLED
Treiberchip:	SSD1306
