Was ist der Unterschied zwischen I²C und SPI beim 1.3" OLED Display?

Das 1.3" OLED Display unterstützt I²C sowie 3- und 4-Draht-SPI. Ab Werk ist 4-Draht-SPI eingestellt. I²C: nur zwei Datenleitungen (SDA, SCL), einfacher zu verdrahten, aber langsamer; SPI: mehr Pins, dafür höhere Aktualisierungsraten, relevant bei animierten Inhalten.

Wie stelle ich das 1.3" OLED Display auf I²C um?

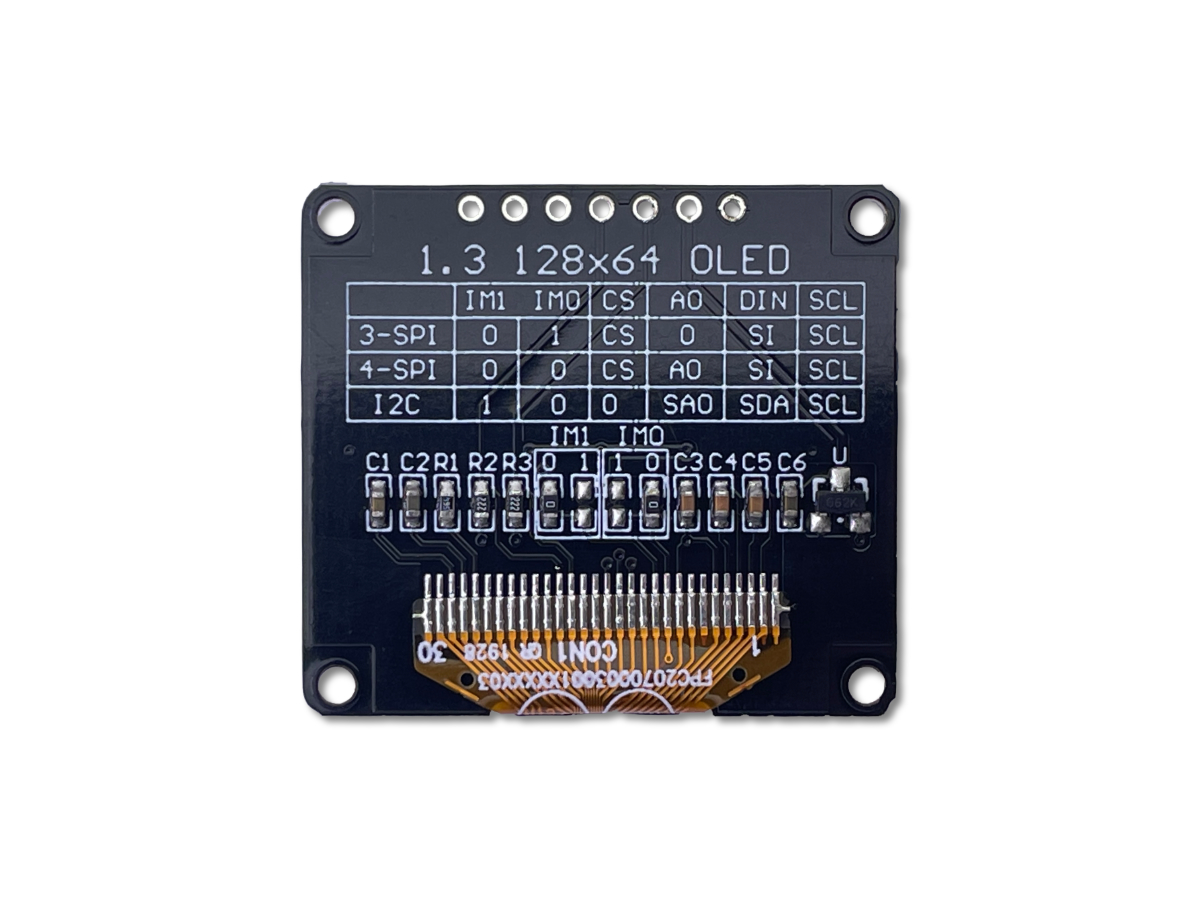

Die Schnittstelle wird über die Lötbrücken IM0 und IM1 auf der Rückseite gewählt. Die Tabelle dazu ist auf der Platine aufgedruckt: 4-Draht-SPI (Werkseinstellung): IM1 = 0, IM0 = 0; I²C: IM1 = 1, IM0 = 0; 3-Draht-SPI: IM1 = 0, IM0 = 1. Für I²C nur den 0-Ω-Widerstand an IM1 von Position 0 auf 1 setzen. Im I²C-Betrieb liegt CS auf GND, DIN ist SDA. A0 bestimmt die Adresse: 0x3C bei GND, 0x3D bei 3,3V. SDA und SCL benötigen Pull-up-Widerstände (typ. 4,7 kΩ).

Welche Bitmap-Grafikbibliothek eignet sich für das 1.3" OLED Display (SH1106)?

Das 1.3" OLED Display verwendet den SH1106-Treiber, nicht den SSD1306. Eine reine SSD1306-Bibliothek ist daher nicht direkt kompatibel: Das Bild ist um 2 Pixel verschoben und am Rand entsteht Rauschen, weil der SH1106 einen Speicher mit 132 Spalten hat. Geeignet sind Bibliotheken mit SH1106-Unterstützung, die sich auf ESP32, STM32, Arduino und Teensy einsetzen lassen, z. B.: U8g2 (I²C und SPI); Adafruit SH110X (in Kombination mit Adafruit GFX).

Was ist der Unterschied zum 0.96" OLED Display (K40054)?

Beide OLED Displays haben dieselbe Auflösung (128×64 Pixel), aber das 1.3" OLED Display hat eine größere Displayfläche. Texte und Grafiken sind besser lesbar. Der entscheidende Unterschied liegt im Treiber-IC: Das 0.96" OLED Display (K40054) nutzt einen SSD1306, das 1.3" OLED Display einen SH1106. Das erfordert eine andere Bibliothekskonfiguration.

Wie viel Strom zieht das 1.3" OLED Display?

Der Strombedarf hängt vom Bildinhalt ab. Laut Datenblatt (bei 3,3V Versorgung): 50 % leuchtende Fläche: typ. 25 mA (max. 30 mA); 100 % leuchtende Fläche: typ. 45 mA (max. 50 mA); Schlafmodus: typ. 2 µA. Das liegt deutlich über dem Bedarf des 0.96" OLED Displays.

Das 1.3" OLED Display pulsiert bei 3,3V, was tun?

Das 1.3" OLED Display ist für 2,5 bis 5,5V ausgelegt. Im SPI-Betrieb kann das Bild bei 3,3V leicht pulsieren (etwa im Sekundentakt). Mit 5V an VCC bleibt es ruhig. Vor dem Umstecken auf 5V: zunächst nur VCC und GND anschließen; die Signalpins (SCL, DIN, RES, A0, CS) gegen GND messen: An keinem Pin dürfen etwa 5V anliegen. Die Signaleingänge sind laut Datenblatt nur bis 3,6V ausgelegt, und die GPIOs eines ESP32 sind nicht 5V tolerant.

Warum sind Zeilen bei einem OLED Display manchmal etwas dunkler?

Das 1.3" OLED Display arbeitet mit Passive-Matrix-Technik. Die Zeilen werden nacheinander angesteuert (Multiplexing, hier 1/64). Je mehr Pixel einer Zeile gleichzeitig leuchten, desto dunkler wird die gesamte Zeile. Das ist normales Verhalten dieser Technik und kein Defekt. Beim 1.3" OLED Display (Stromaufnahme bis ca. 50 mA) fällt es stärker auf als beim 0.96" OLED Display. So lässt sich der Effekt verringern: Grafiken und Inhalte besser verteilen, sodass nicht viele Pixel derselben Zeile leuchten (z. B. Linien oder Raster statt vollflächiger Flächen); den Kontrast des OLED Displays per Software anpassen.

Kann ich das 1.3" OLED Display an einem ESP32 oder Arduino betreiben?

Ja. Das 1.3" OLED Display wird per SPI oder I²C angesteuert und lässt sich an Mikrocontrollern wie ESP32, STM32, Arduino und Teensy betreiben. Versorgt wird es mit 2,5 bis 5,5V. Die Signaleingänge sind laut Datenblatt für maximal 3,6V ausgelegt: An 3,3V Boards wie dem ESP32 kann das OLED Display direkt angeschlossen werden, bei 5V Boards wie dem Arduino Uno wird ein Pegelwandler benötigt. Für den ESP32 gibt es fertigen Beispielcode (Arduino IDE, U8g2-Bibliothek, SPI oder I²C) mit 17 Tests, u. a. Schriften, Icons, Grafik, Kontrast und Rotation: SH1106 OLED 1.3" für ESP32 auf GitHub

OLED 1.3" 128x64 Pixel - Top Ansicht - Test

1.3 OLED Modul 128x64 Pixel Weiß - I2C/SPI 7 Pin-out

Kontrastreiches 1,30" OLED-Display LM130SB-128064 mit 128×64 Pixeln. Optimiert für scharfe Text- und Grafikdarstellung via I2C/SPI an Arduino oder ESP32. Ideal für professionelle Menüführungen bei geringem Stromverbrauch.

Anzahl	Stückpreis
Bis 4	8,90 €
Ab 5	8,72 € -2 %
Ab 10	8,45 € -5 %

Produktnummer: K40057

Lagerbestand: 191

Hersteller: Liyuan Huida Technology

Herstellernummer: LM130SB-128064

Produktinformationen "1.3 OLED Modul 128x64 Pixel Weiß - I2C/SPI 7 Pin-out"

1.3" OLED Display, 128×64 Pixel, Weiß, I²C/SPI, 7 Pin-Anschluss. Größeres OLED Display für bessere Lesbarkeit. Kein Hintergrundlicht, jedes Pixel leuchtet selbst. Hoher Kontrast, weites Blickwinkelspektrum. Treiber-IC SH1106. Kompatibel mit ESP32, STM32, Arduino, Teensy und anderen 3,3V Boards. Für 5V Boards wird ein Pegelwandler benötigt.

Technische Highlights auf einen Blick

Displaygröße: 1,3 Zoll
Auflösung: 128 × 64 Pixel
Technologie: Passive Matrix OLED
Farbe: Weiß
Schnittstellen: I²C, 3-Draht-SPI und 4-Draht-SPI (umschaltbar, ab Werk 4-Draht-SPI)
I²C-Adresse: 0x3C oder 0x3D
Pinout: 7-polig
Treiber-IC: SH1106
Betriebsspannung (VCC): 2,5 bis 5,5V
Signalpegel: max. 3,6V
Stromaufnahme: typ. 25 mA bis 45 mA (je nach Bildinhalt)

Typische Einsatzbereiche

Statusanzeigen: gut lesbare Werte und Menüs in eigenen Projekten
DMX-Controller-Interfaces: Kanalanzeige und Statusfeedback
Teensy-Projekte: Direkt ansteuerbar vom Teensy 3.2 (K40060) via I²C oder SPI
Geräte-Displays: größere Pixelfläche ermöglicht mehr Inhalt auf einen Blick

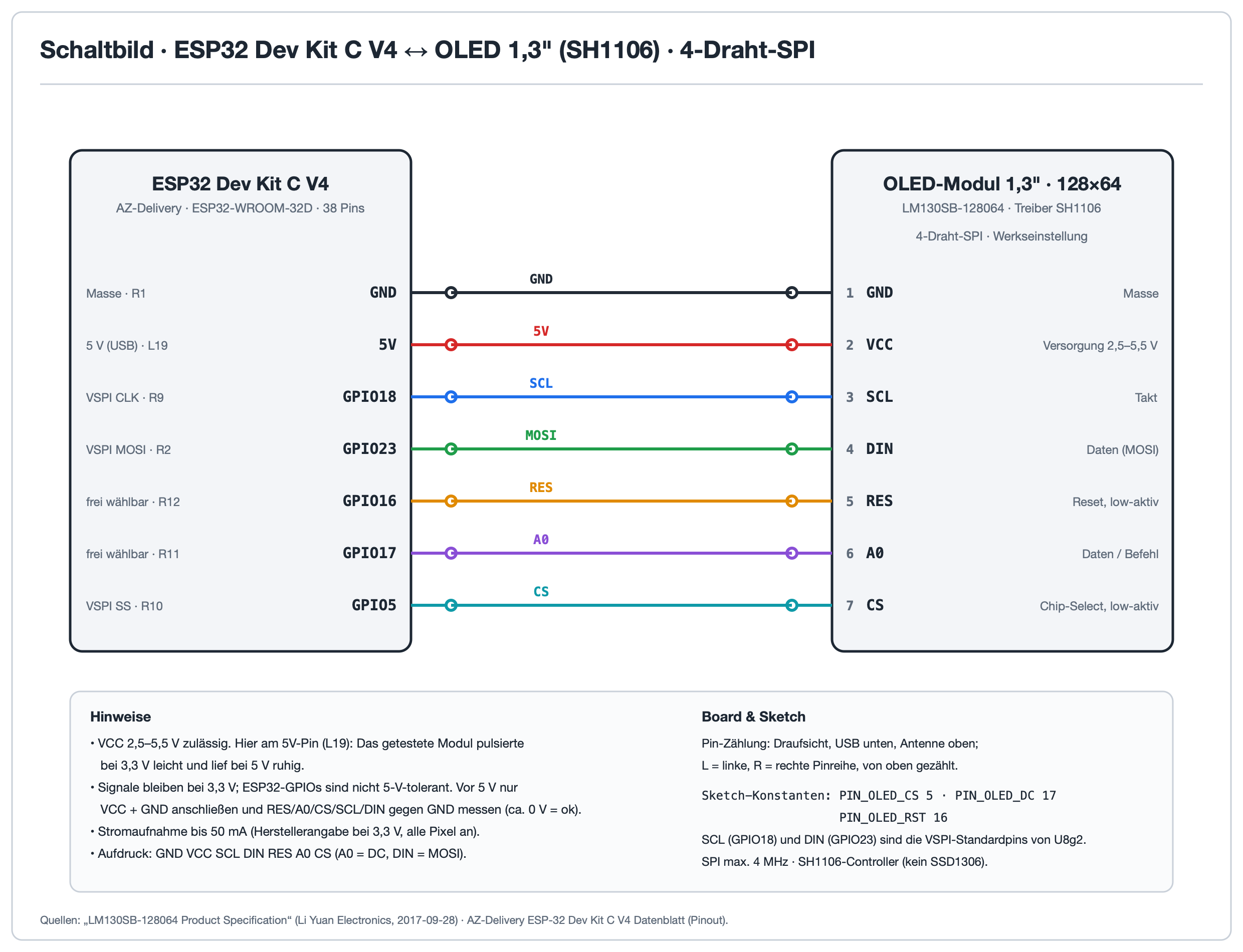

Schaltbild: 1.3" OLED Display am ESP32

Anschluss an einen ESP32 (Beispiel: ESP32 Dev Kit C V4) per 4-Draht-SPI, der Werkseinstellung. Zum Vergrößern auf das Bild klicken.

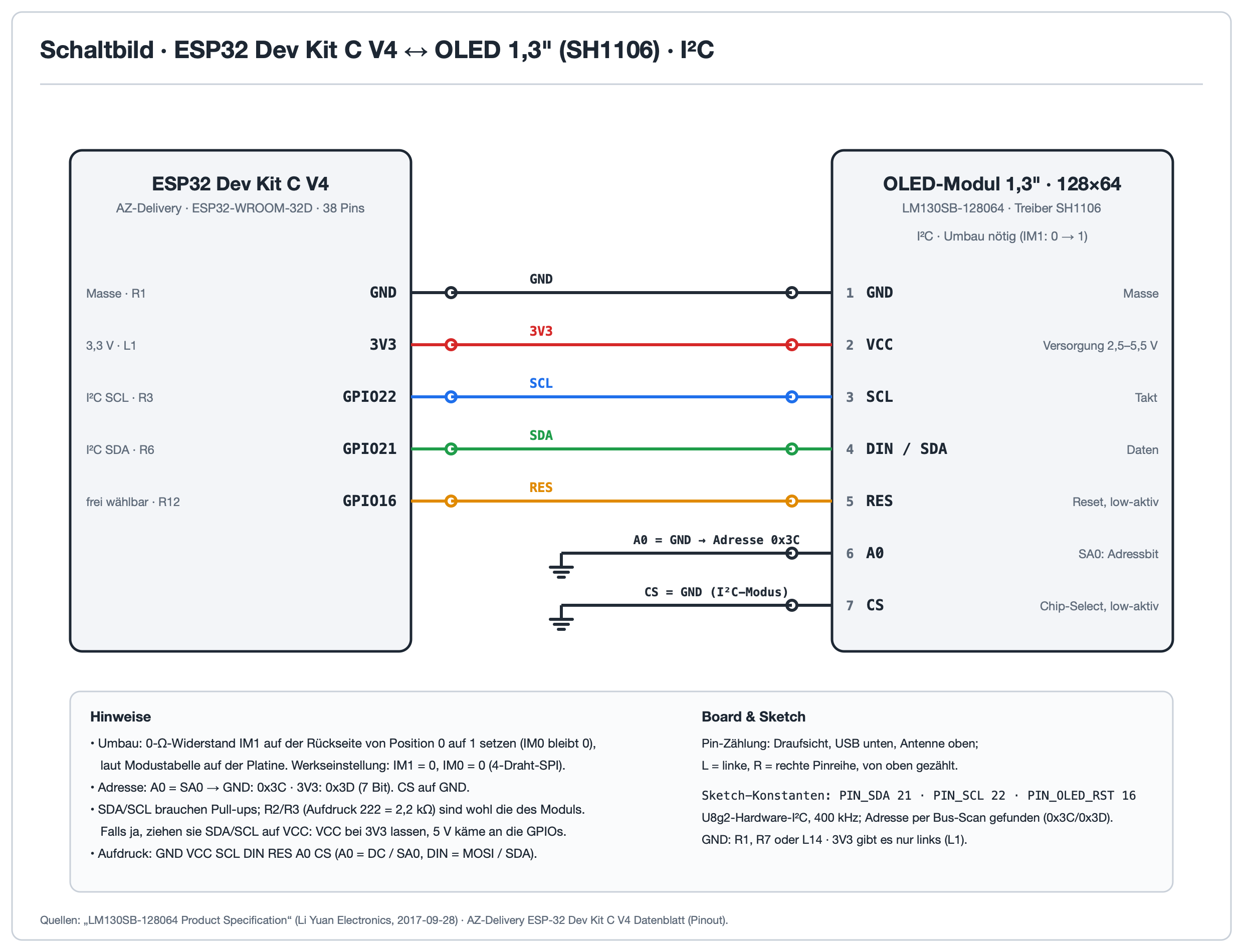

Anschluss per I²C (nach dem Umbau der Schnittstelle, siehe FAQ):

Test-Skript für den ESP32

Für den ersten Test steht ein fertiger Arduino-Sketch bereit.
Er prüft das Display mit 17 Tests, darunter Auflösung, Schriften, Symbole, Grafik, Kontrast, Drehung und Übertragungsgeschwindigkeit, und meldet jeden Schritt zusätzlich über die serielle Schnittstelle. Der Sketch nutzt die Bibliothek U8g2 mit SH1106-Treiber und läuft per 4-Draht-SPI (Werkseinstellung) oder I²C.

github.com/graflichttechnik/sh1106-oled-1-3-module-for-esp32

Breite:	31.00 mm
Displayauflösung:	128 x 64 Pixel
Displayfarbe:	Weiß
Displaygröße:	1.3"
Eingangsspannung nominal:	2.5 - 5.5 VDC
Höhe:	4.40 mm
Länge:	35.00 mm
Schnittstellen:	3/4-wire SPI, I2C
Treiberchip:	SH1106
