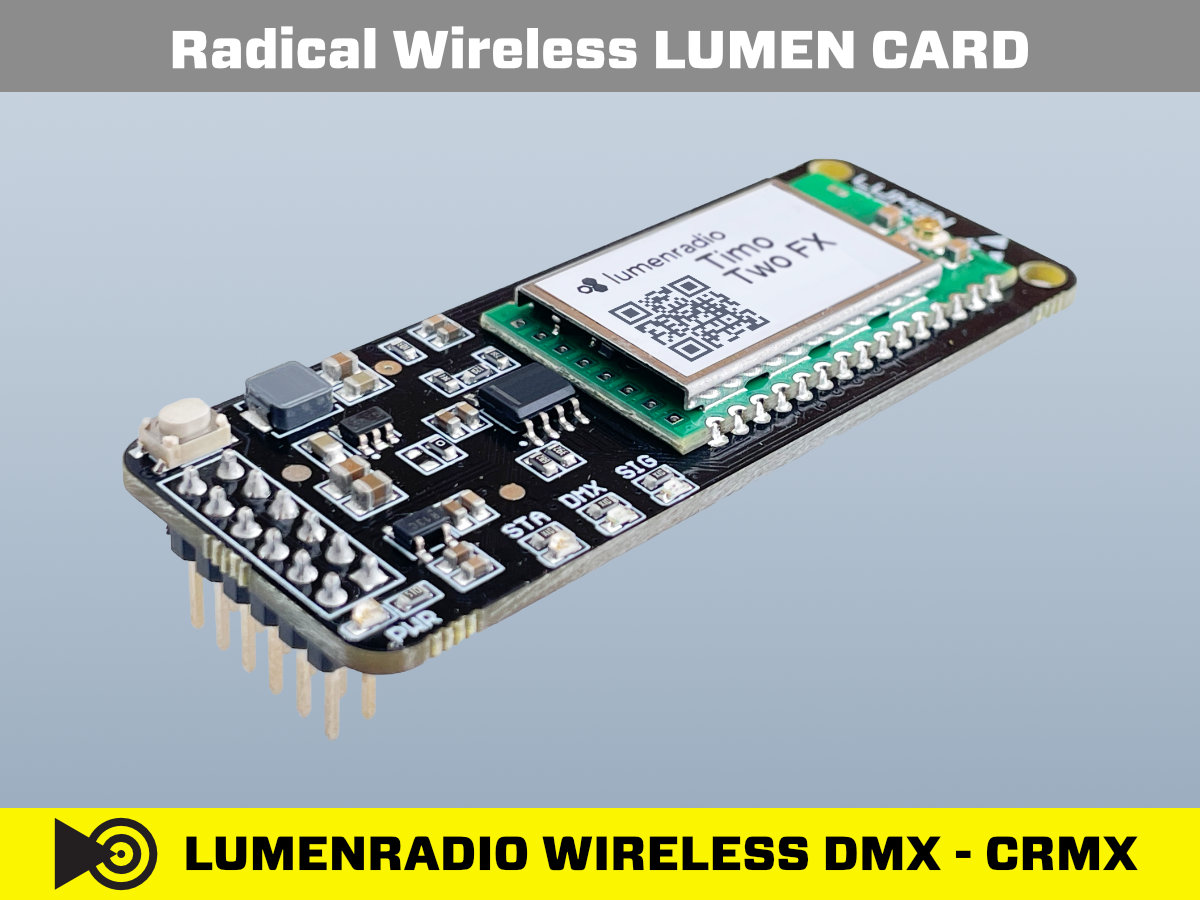

Radical Wireless LUMEN CARD TimoTwo CRMX Modul Header extra

Dieses Modul ist als Plug-and-Play CRMX-Modul konzipiert. Es ist einfach zu integrieren, ohne dass eine zusätzliche Programmierung erforderlich ist.
Das Radical Wireless LUMEN CARD TimoTwo-Modul mit Lumenradios bester CRMX- und WDMX-Technologie ermöglicht die einfache drahtlose Steuerung von DMX-Leuchten und LED-Dimmern. Sogar Bluetooth wird unterstützt. Damit haben Sie die Möglichkeit, Ihre bevorzugte iOS-App zu verwenden, wie die Blackout Lighting Console App oder die Luminair App.
Die Header-Pins bieten direkten Zugriff auf DMX, Signalpegel-LEDs und den obligatorischen LINK-Taster.
Alle grundlegenden Feedback-LEDs wie STATUS, LINK und LOW SIGNAL sowie der LINK-Taster sind direkt auf der Oberseite des Moduls zugänglich.

Variante: Header nicht verlötet
Aktuelle Hardware Revision: v1.0.1
Änderungen: Löt-Jumper für aktivieren/deaktivieren der UI LEDs

Technische Highlights auf einen Blick

• Funktechnologie: Lumenradio TimoTwo – CRMX, W-DMX und Bluetooth
• Betriebsspannung: 5V DC nominal, Bereich 5–36V DC
• Abmessungen: 65 × 25 × 5,2 mm – kompakt für OEM-Integration
• Header: 2×6, 2,54 mm Raster – liegt lose bei (nicht verlötet)
• Sendeleistung: 5–20 dBm
• Stromaufnahme: max. 300 mA
• Keine Programmierung nötig: Plug-and-Play

Typische Einsatzbereiche

• Direkte SMD-Montage: Modul flach auf eigener Platine anbringen
• Individuelle Kontaktierung: eigene Pin-Header, SMD-Pads oder Flachbandanschlüsse
• Platzkritische Designs: ohne vertikale Header-Höhe einbaubar
• OEM-Serienfertigung: Lötbestückung in eigener Produktion

Häufig gestellte Fragen

Warum die Variante ohne verlöteten Header?
Wenn du das Modul direkt auf deine eigene Platine löten, mit Flachbandkabel anschließen oder eine alternative Kontaktierung umsetzen möchtest, ist diese Variante richtig. Der Header liegt bei – du entscheidest, ob und wie du ihn verwendest. Das spart Nacharbeit und vermeidet Auslöten.

Was ist der Unterschied zur verlöteten Variante?
Rein mechanisch. Die verlötete Variante (W6001a) ist sofort einsatzbereit – einstecken und loslegen. Die „Header extra"-Variante (W6001h) ist besser, wenn du flexibel bleiben oder platzsparender montieren möchtest. Funktional identisch.

Brauche ich Löt-Erfahrung?
Nur wenn du den mitgelieferten Header oder eine andere Kontaktierung selbst verlöten willst. Für einfaches Einstecken in einen Sockel wäre allerdings die fertig verlötete Variante W6001a die bessere Wahl.

Kann ich das Modul per App steuern?
Ja, über Bluetooth. Kompatibel sind unter anderem die Blackout Lighting Console App und die Luminair App für iOS.

Welche DMX-Standards werden unterstützt?
CRMX Classic, W-DMX (G3, G4, G4S), DMX512-A inklusive RDM sowie Bluetooth.

Welche Antenne passt?
Der Antennenanschluss ist IPEX/u.fl. Für externe Montage empfehlen sich Adapter auf RP-SMA. Passendes findest du unter Funk und Antennen.

Was ist die Alternative, wenn ich tiefer ins Protokoll einsteigen möchte?
Für Entwickler, die direkt per SPI kommunizieren und die volle Kontrolle über DMX-Pakete haben möchten, ist die LUMEN CONTROL (W6000) die passende Wahl – sie verzichtet auf die Plug-and-Play-Logik und gibt SPI direkt frei.
