Radical Wireless LUMEN CONTROL TimoTwo CRMX Modul

Das Radical Wireless LUMEN CONTROL TimoTwo Modul mit bester Lumenradio CRMX und WDMX Technologie ermöglicht eine einfache kabellose Steuerung von DMX Leuchten und LED Dimmern.
Trotz seiner leistungsstarken Funktionalität ist das Modul äußerst kompakt und kann problemlos in eigene Leuchten oder DMX-Endgeräte eingebaut werden.
Mit seiner einfachen SPI-Programmierung und -Ansteuerung ist das Modul auch für den Einsatz in komplexeren Steuerungssystemen bestens geeignet.

Dieses Modul lässt sich nur per SPI ansprechen. Es wird ein externer Microcontroller oder Entwickler-Board wie Arduino oder STM32F103C8T6 Blue Pill benötigt, um dieses Modul zu steuern.

Technische Highlights auf einen Blick

• Funktechnologie: Lumenradio TimoTwo – CRMX, W-DMX und Bluetooth
• Schnittstelle: SPI – volle Kontrolle per Microcontroller
• Betriebsspannung: 5 V DC nominal, Bereich 3,3–10 V DC

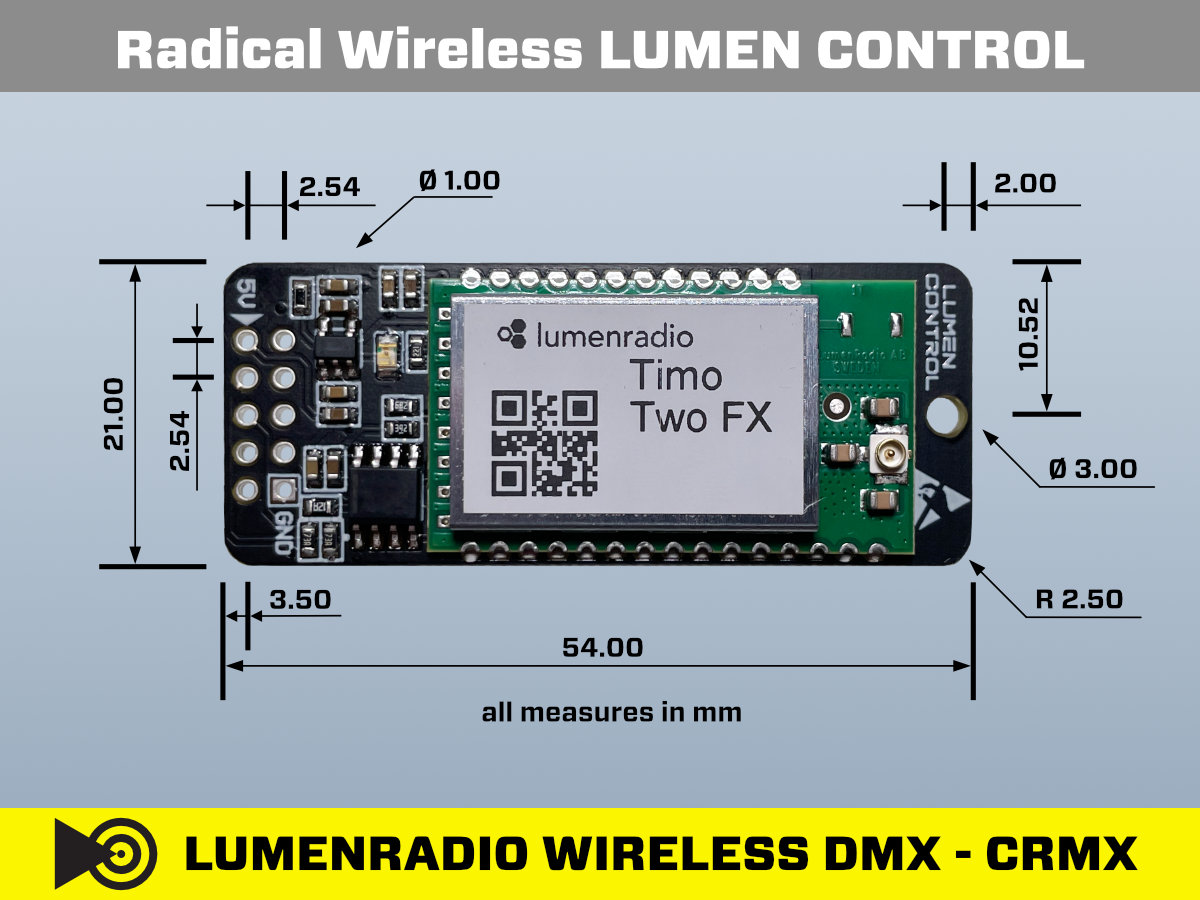

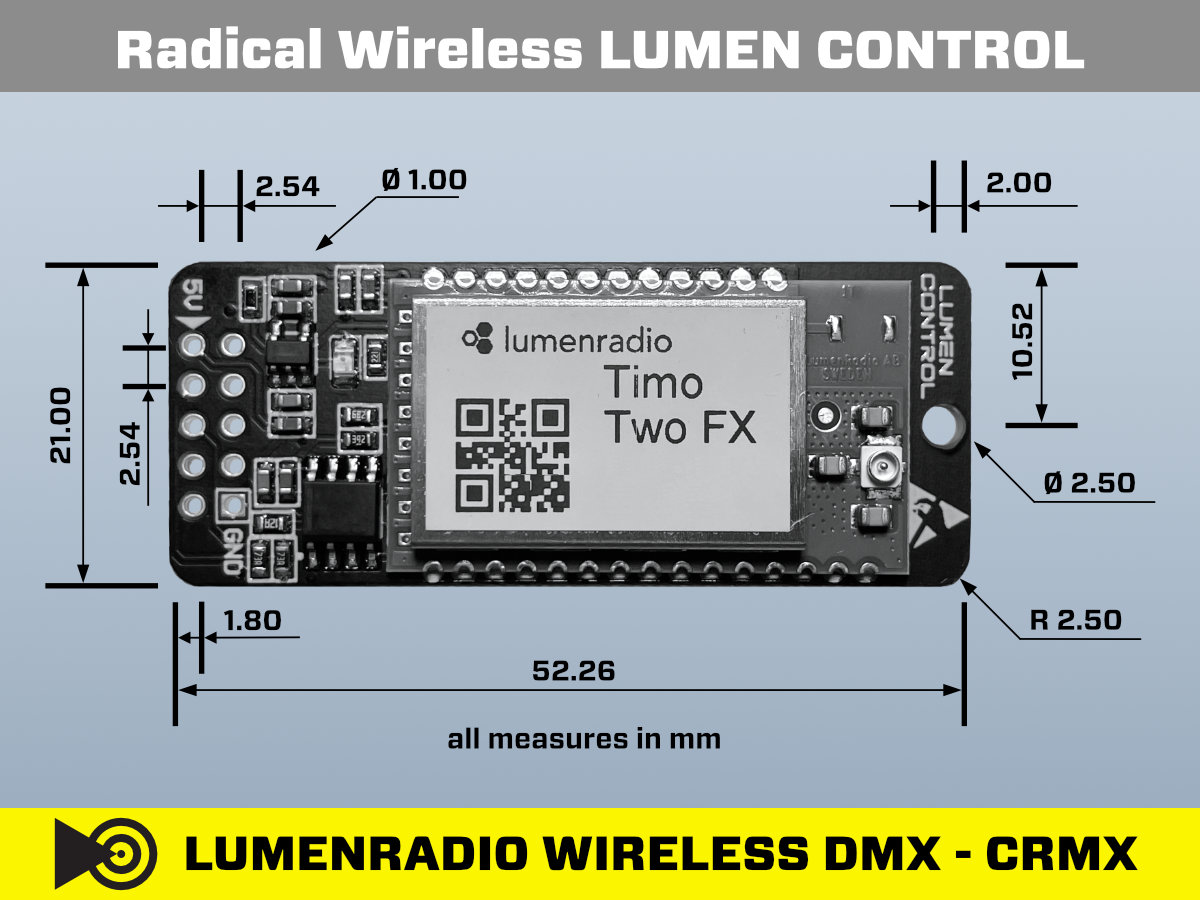

• Abmessungen: 54 × 21 × 3 mm – extrem kompakt
• Frequenzband: 2402–2480 MHz (2,4 GHz ISM)
• Sendeleistung: 5–20 dBm
• Stromaufnahme: max. 300 mA

Typische Einsatzbereiche

• Entwicklung & Embedded: Integration in eigene DMX-Steuerungen per SPI
• Kompakte Leuchten: Einbau in platzkritischen Scheinwerfer-Designs
• DMX-Endgeräte: Wireless-Funktionalität für Dimmer, LED-Driver, Effektgeräte
• Prototyping: mit Arduino, STM32 oder anderen Mikrocontrollern
• Serienprodukte: OEM-Einsatz in Leuchtenherstellung

Häufig gestellte Fragen

Was unterscheidet die LUMEN CONTROL von der LUMEN CARD?
Die LUMEN CONTROL ist reduziert auf das Funkmodul mit SPI-Schnittstelle – ohne Header, ohne LED-UI und ohne LINK-Taster auf der Oberseite. Du bekommst damit die volle Kontrolle, musst aber selbst einen Mikrocontroller beistellen, der die Kommunikation übernimmt. Die LUMEN CARD (W6001a) ist im Vergleich die Plug-and-Play-Variante mit Header und LEDs.

Brauche ich Programmier-Kenntnisse, um das Modul zu benutzen?
Ja. Anders als die LUMEN CARD arbeitet die LUMEN CONTROL ausschließlich über SPI und erfordert einen Host-Controller, der die DMX-Daten bereitstellt und das Modul ansteuert. Wenn du keine SPI-Firmware entwickeln möchtest, ist die LUMEN CARD die bessere Wahl.

Welche Mikrocontroller sind geeignet?
Praktisch jeder MCU mit SPI-Schnittstelle und genügend Flash für den DMX-Puffer. Bewährt haben sich Arduino-Boards (Uno, Mega, Due), STM32 Blue Pill (STM32F103C8T6), ESP32 und ähnliche. Lumenradio stellt Beispielcode und Dokumentation zur Verfügung.

Kann ich das Modul sowohl als Sender als auch Empfänger verwenden?
Ja. Über den SPI-Befehlssatz lässt sich zwischen TX- und RX-Mode umschalten. Das Modul unterstützt CRMX Classic, W-DMX (G3, G4, G4S), DMX512-A inklusive RDM sowie Bluetooth Low Energy.

Wie schließe ich eine Antenne an?

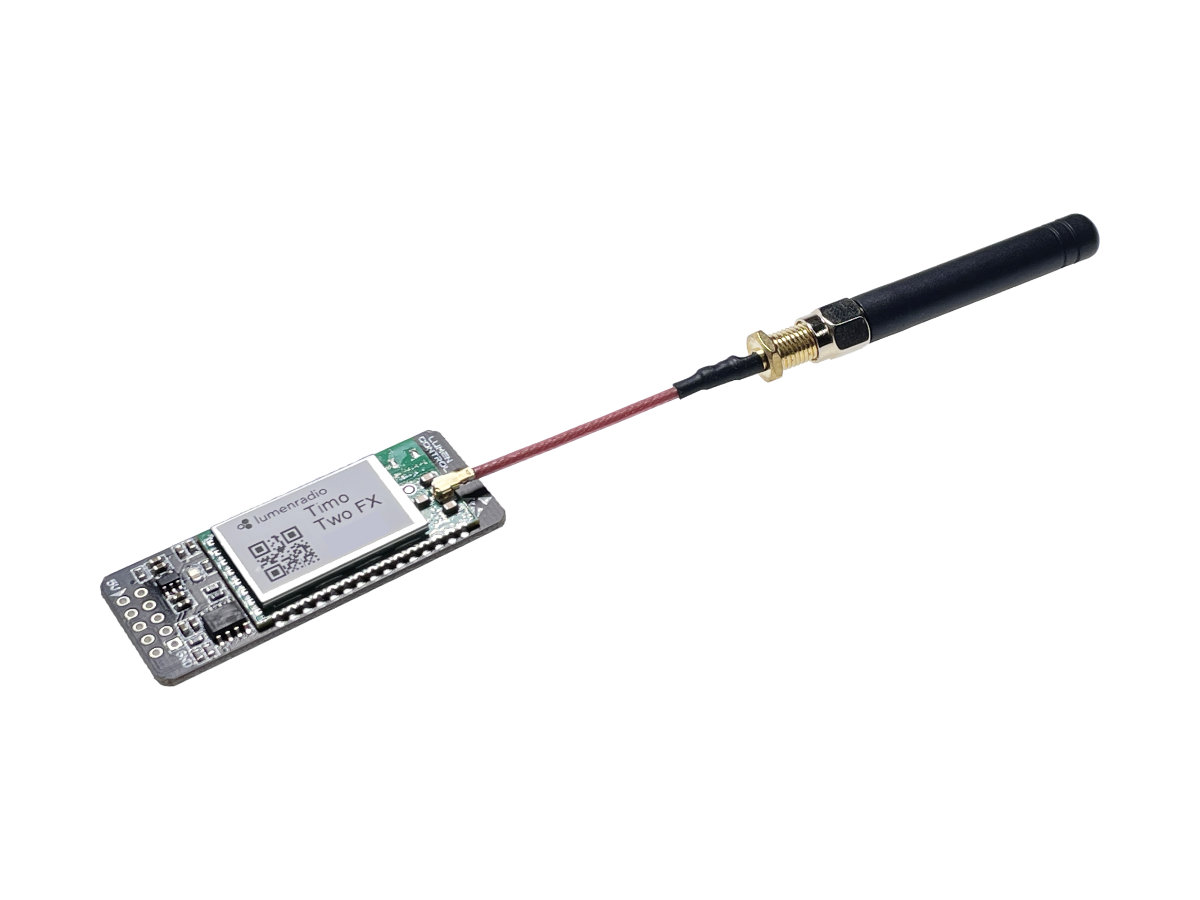

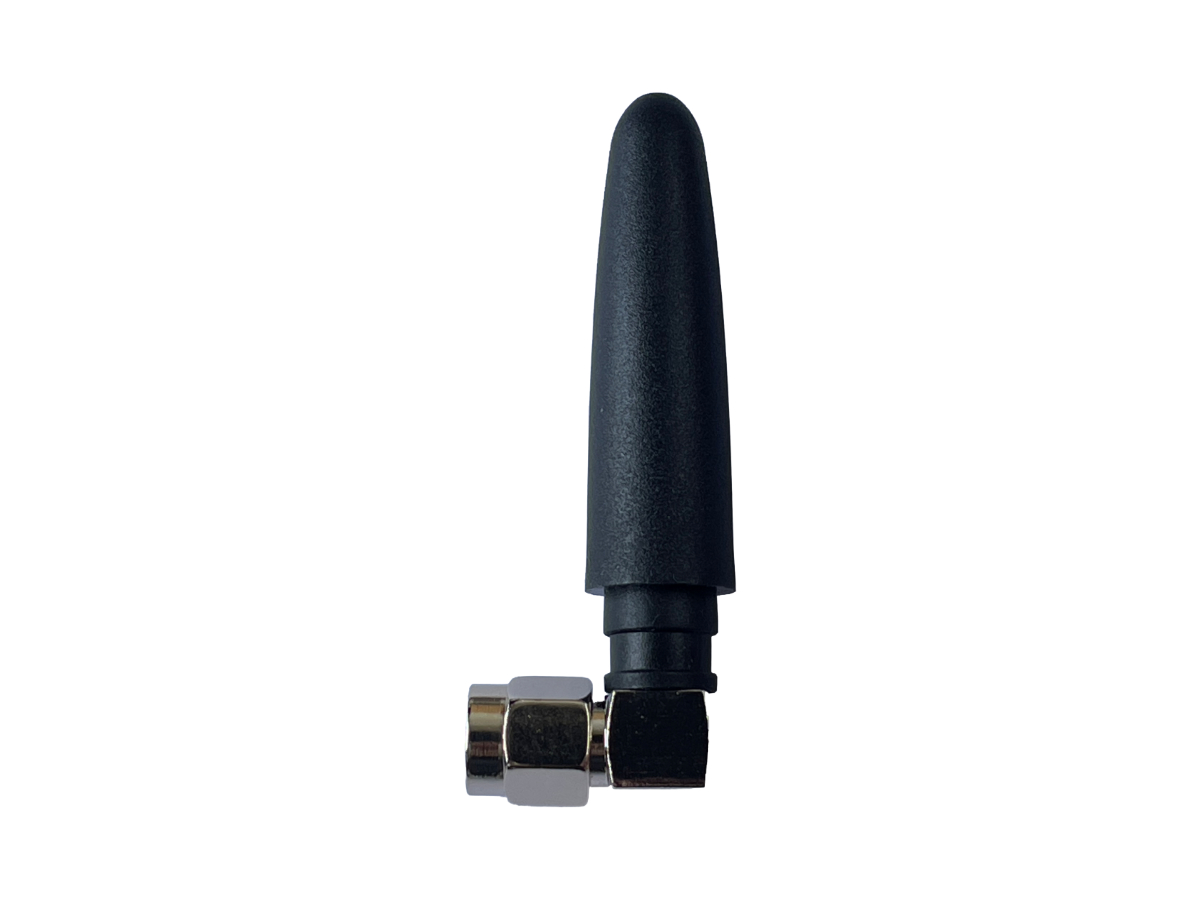

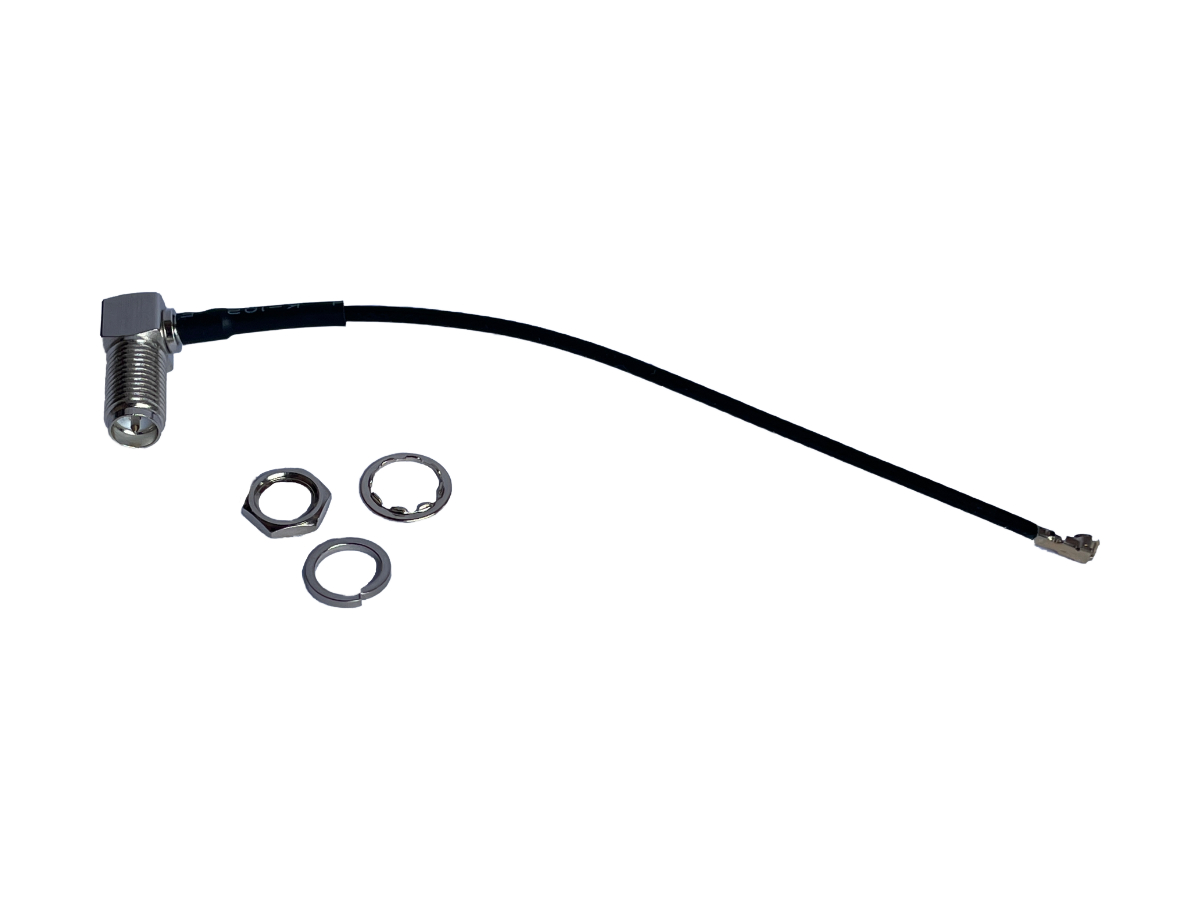

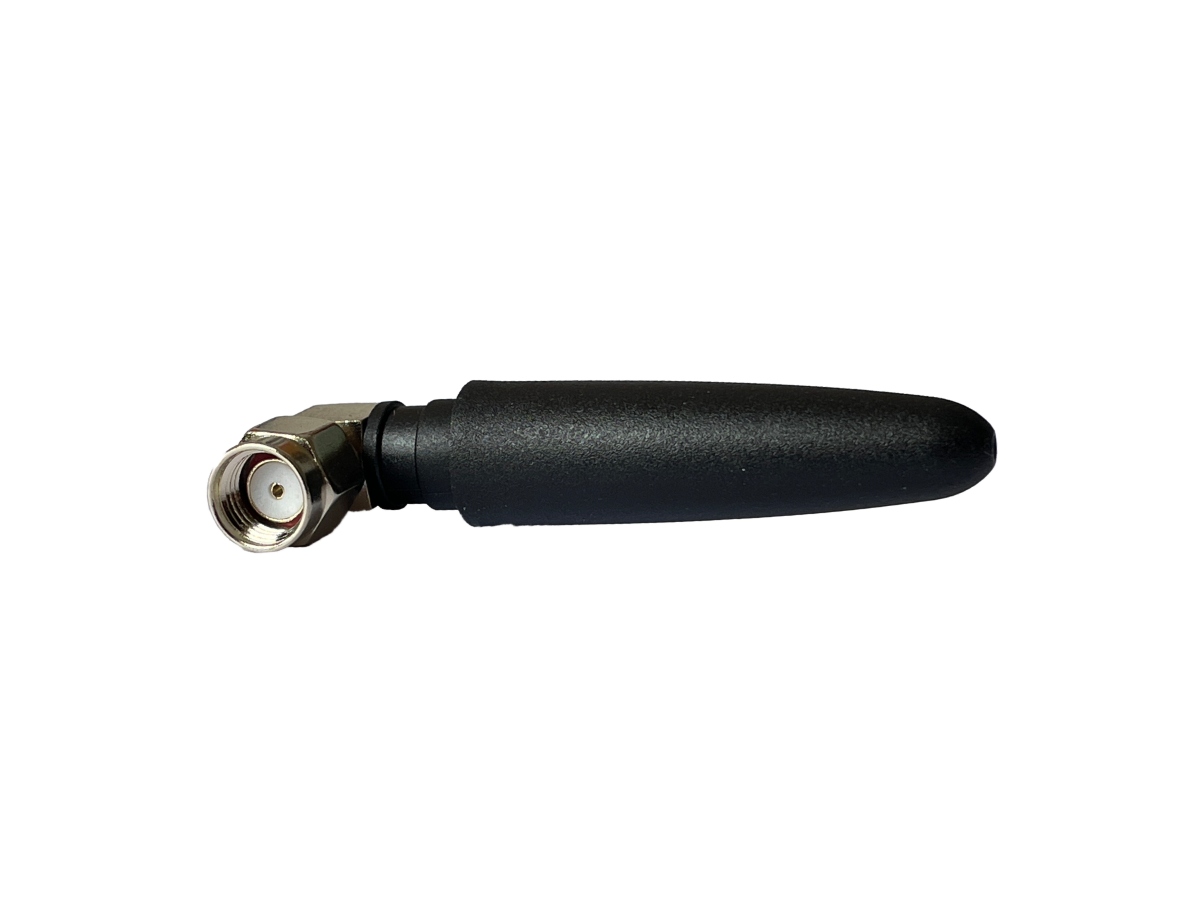

Das Modul hat einen IPEX/u.fl-Antennenanschluss. Für externe Montage wird üblicherweise ein Adapter auf RP-SMA genutzt, damit eine größere Antenne außen am Gehäuse angebracht werden kann. Passende Adapter und Antennen findest du unter Funk und Antennen.

Gibt es eine Dokumentation zum Protokoll?
Ja. Auf der Produktseite im Tab „Dokumente" findest du das Datenblatt. Lumenradio stellt zusätzlich ein ausführliches Integration Manual mit SPI-Befehlssatz und Timing-Diagrammen bereit.

Reicht die Spannungsversorgung von 3,3 V aus?
Ja, der Eingangsspannungsbereich beginnt bei 3,3 V DC, womit das Modul direkt an 3,3-V-Systemen wie ESP32 oder moderne STM32-Boards betrieben werden kann – ohne zusätzlichen Spannungsregler.
