Was heißt „Plug-and-Play" bei diesem Modul genau?

Du musst keine Firmware flashen oder Software entwickeln. Spannung anlegen, DMX-Leitung an die Header-Pins, fertig. Das Modul verhält sich wie eine fertige CRMX-Empfänger- oder Sendereinheit und wird über den LINK-Taster mit dem Sender gekoppelt.

Brauche ich die Version mit verlötetem Header oder ohne?

Mit verlötetem Header (W6001a) bist du sofort einsatzbereit, z. B. zum direkten Einstecken in einen Sockel. Die Version ohne verlöteten Header ist geeignet, wenn du das Modul direkt auf deine eigene Platine löten oder eine andere Kontaktlösung wählen möchtest.

Kann ich das Modul per App steuern?

Ja, über Bluetooth. Kompatibel sind unter anderem die Blackout Lighting Console App und die Luminair App für iOS. Damit kannst du DMX-Werte direkt vom iPhone oder iPad senden, ohne Pult oder Funksender dazwischen.

Welche DMX-Standards werden unterstützt?

CRMX Classic, W-DMX (G3, G4, G4S), DMX512A inklusive RDM sowie Bluetooth. Damit ist das Modul sowohl in modernen als auch in Legacy-Funksystemen einsetzbar.

Welche Spannung kann ich anlegen?

Nominal 5V DC, zulässig ist ein Bereich von 5 bis 36V DC. Das ist praktisch, weil du das Modul direkt an 12- oder 24V DMX-Leuchten-Netzteile anschließen kannst, ohne zusätzlichen Spannungsregler.

Was ist der Unterschied zur LUMEN CONTROL?

Die LUMEN CARD (W6001a) ist als Plug-and-Play-Variante mit fertig konfigurierter Firmware und Header-Pins für einfache Integration ausgelegt. Die LUMEN CONTROL (W6000) richtet sich an Entwickler, die tiefer eingreifen und eigene Firmware bzw. individuelle Steuerungslogik umsetzen möchten.

Welche Antenne passt an das Modul?

Der Antennenanschluss ist IPEX/u.fl. Für externe Montage empfehlen sich Adapter auf RP-SMA, damit du eine größere Antenne außen am Gehäuse montieren kannst. Passende Adapter und Antennen findest du unter Funk und Antennen.

Radical Wireless LUMEN CARD TimoTwo CRMX Modul Header extra — Isometrie

Radical Wireless LUMEN CARD TimoTwo CRMX Modul — Draufsicht

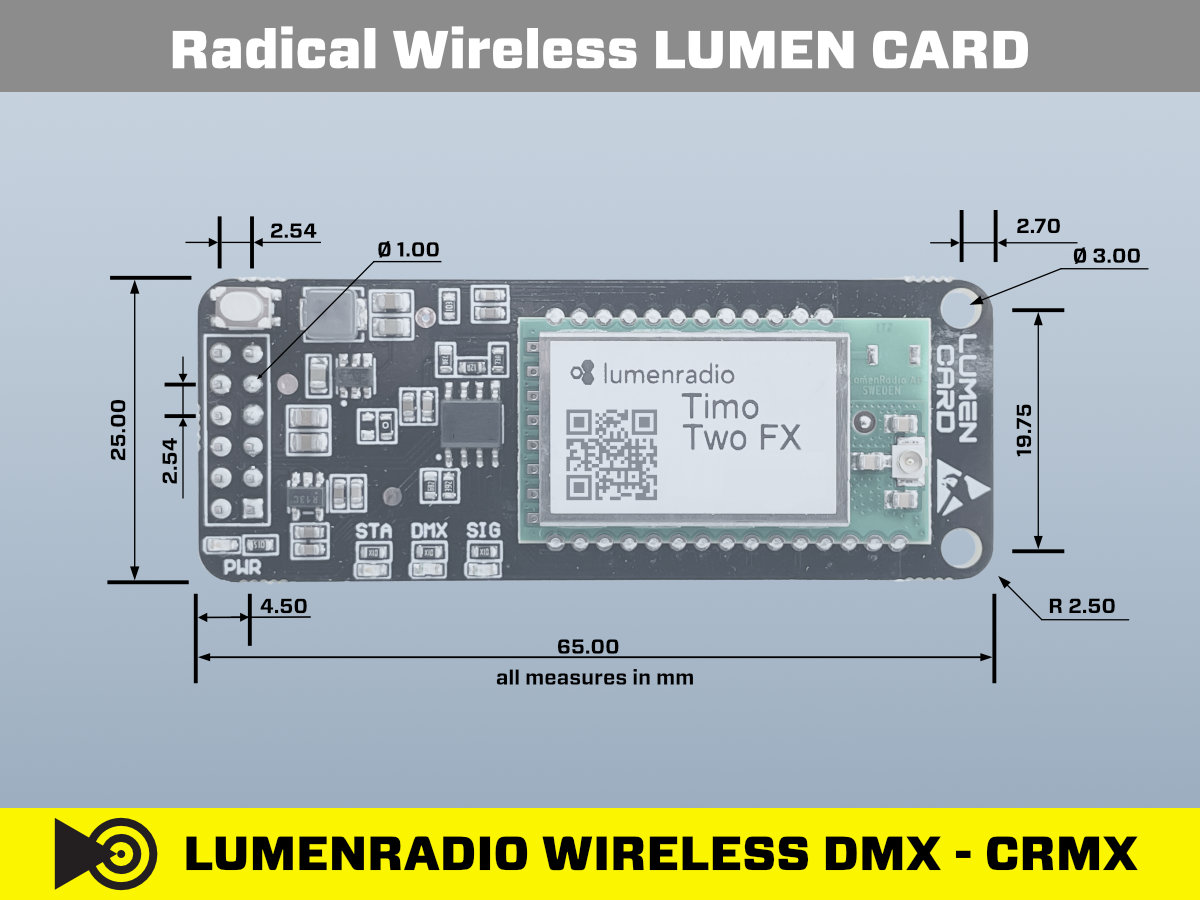

Radical Wireless LUMEN CARD TimoTwo CRMX Modul — Maßzeichnung

Radical Wireless LUMEN CARD TimoTwo CRMX Modul

Header: 2x6 Header verlötet

LUMEN CARD TimoTwo – Lumenradio basiertes CRMX/W-DMX Modul mit Bluetooth, einfaches Plug-and-Play, drahtlose Steuerung von DMX-Leuchten und LED-Dimmern - mit Header

Anzahl	Stückpreis
1	159,90 €
Ab 2	151,90 € -5 %
Ab 5	143,90 € -10 %

Neue Ware befindet sich im Zulauf

Versandfertig in 6-10 Tagen, Lieferzeit 1-3 Tage

Header

2x6 Header verlötet

2x6 Header nicht verlötet

Produktnummer: W6001a

Lagerbestand: 0

Hersteller: Graf Lichttechnik

Herstellernummer: W6001a

Produktinformationen "Radical Wireless LUMEN CARD TimoTwo CRMX Modul"

Dieses Modul ist als Plug-and-Play CRMX-Modul konzipiert. Es ist einfach zu integrieren, ohne dass eine zusätzliche Programmierung erforderlich ist.
Die Header-Pins bieten direkten Zugriff auf DMX, Signalpegel-LEDs und den obligatorischen LINK-Taster.
Alle grundlegenden Feedback-LEDs wie STATUS, LINK und LOW SIGNAL sowie der LINK-Taster sind direkt auf der Oberseite des Moduls zugänglich.

Das Radical Wireless LUMEN CARD TimoTwo-Modul mit Lumenradios bester CRMX- und WDMX-Technologie ermöglicht die einfache drahtlose Steuerung von DMX-Leuchten und LED-Dimmern. Sogar Bluetooth wird unterstützt. Damit haben Sie die Möglichkeit, Ihre bevorzugte iOS-App zu verwenden, wie die Blackout Lighting Console App oder die Luminair App.

Dies ist eine Variante, bei der der Header bereits verlötet ist.

Aktuelle Hardware Revision: v1.0.1
Änderungen: Löt-Jumper zum Aktivieren/Deaktivieren der UI-LEDs

Technische Highlights auf einen Blick

Funktechnologie: Lumenradio TimoTwo – CRMX, W-DMX und Bluetooth
Betriebsspannung: 5 V DC nominal, Bereich 5–36 V DC
Abmessungen: 65 × 25 × 5,2 mm – kompakt für OEM-Integration
Header: 2×6, 2,54 mm Raster – bereits verlötet
Sendeleistung: 5–20 dBm
Stromaufnahme: max. 300 mA
Keine Programmierung nötig: Plug-and-Play

Typische Einsatzbereiche

Leuchtenbau: Integration in DMX-Scheinwerfer und LED-Dimmer
OEM / Fertigung: Plug-and-Play-Modul für Serienprodukte
Prototyping: schnelle Integration per Breadboard oder Stecksockel
Retrofit: Nachrüstung vorhandener DMX-Geräte mit Wireless-Funktion
iOS-App-Steuerung: direkter Zugriff via Bluetooth aus Blackout oder Luminair

Betriebstemperaturbereich:	-20°C - +60°C
Breite:	25.00 mm
Eingangsspannung nominal:	5.00 VDC
Eingangsspannungsbereich:	5 - 36 VDC
Frequenzband:	2402 MHz - 2480 MHz
Header:	2x6 verlötet
Höhe:	5.20 mm
Länge:	65.00 mm
Programmierung:	ohne
Rastermaß:	2.54 mm
Sendeleistung:	5 - 20 dBm
Stromstärke:	max. 300 mA
Unterstützte Protokolle:	CRMX, WDMX, DMX, RDM, Bluetooth
