GKORE FX2 nano 2 - 2ch LED Effekt Dimmer 12-24V

12–24 V Version – Hochwertige Lichteffekte mit unserem 2-Kanal LED-Effekt-Generator.

Dieser kompakte und leistungsstarke Controller ermöglicht dir die präzise und flimmerfreie Steuerung von Konstantspannungs-basierten LED-Streifen und LED-Modulen mit bis zu 4 A pro Kanal. Dank der 30 kHz PWM-Frequenz, einer feinen 10-Bit-Dimmauflösung sowie den beiden integrierten Potentiometern lassen sich Lichteffekte komfortabel einstellen.

Für einen schnellen Start sind verschiedene Effekte bereits integriert und können über den DIP-Switch direkt ausgewählt werden. Zusätzlich steht ein Trigger-Eingang zur Verfügung, mit dem sich der LED-Ausgang bei Bedarf aktivieren lässt – perfekt für kreative Projekte und individuelle Anwendungen.

Das sind die 5 vorinstallierten Effekte und Dimmfunktionen:

• CCT Dimmen
• Kerzenflackern
• Blink 50/50
• Fade IN/OUT
• 2-Kanal Dimmung

Ein weiteres Highlight: Die Firmware ist Open Source. Damit hast du die volle Freiheit, eigene Effekte zu entwickeln und zu nutzen. Einfach das Repository auf GitHub klonen oder forken (… in Kürze verfügbar).

Bei Bedarf erstellen wir dir auch einen Effekt, sei es bspw. für einen TV-Flicker-Effekt oder als visueller Trigger für VFX.
Nimm einfach Kontakt mit uns auf.

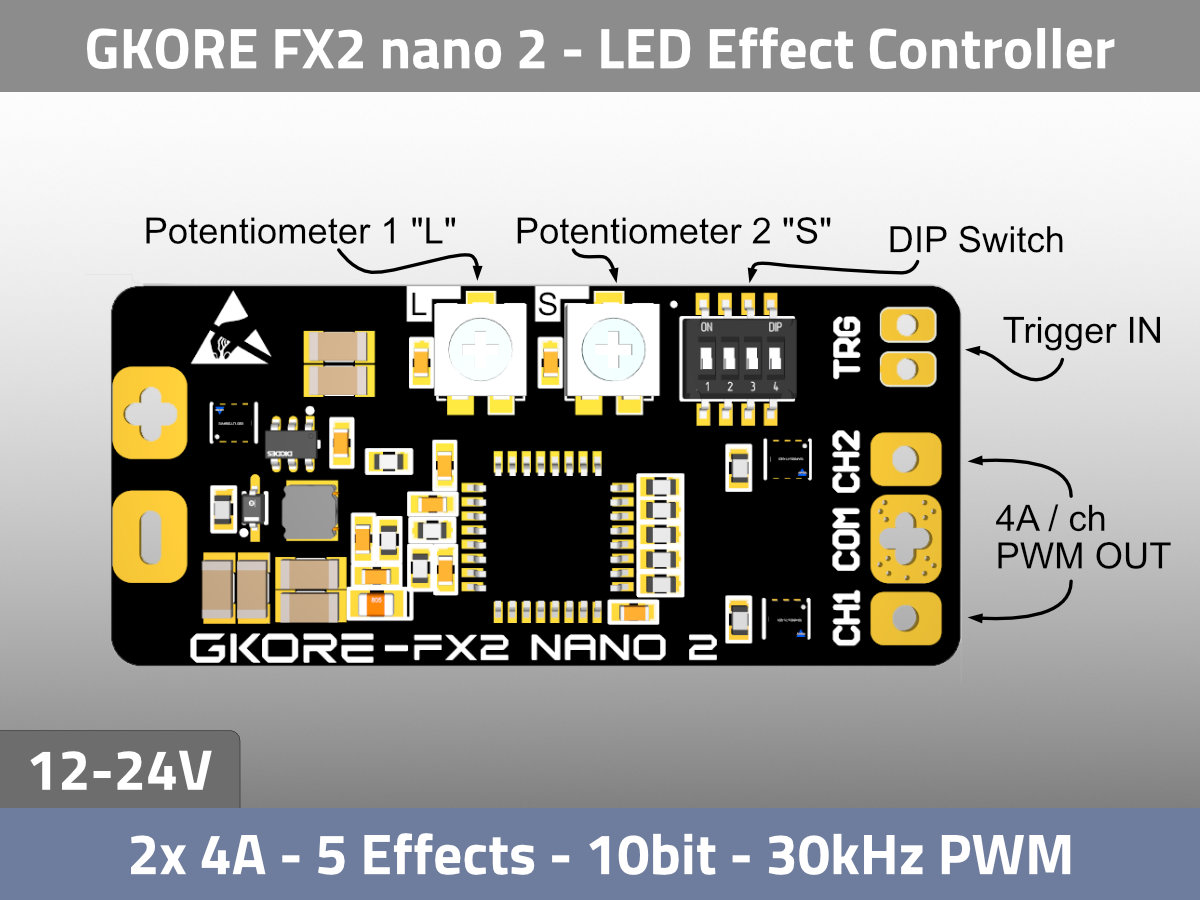

Technische Highlights auf einen Blick

• Kanäle: 2 unabhängige PWM-Ausgänge
• Leistung: 4 A pro Kanal – bis zu 96 W gesamt bei 24 V
• Versorgung: 12–24 V DC (Konstantspannung)
• Anschluss: Lötpads – direkte Verdrahtung
• PWM-Frequenz: 30 kHz – flimmerfrei für Film und Video
• Dimmauflösung: 10 Bit (1024 Stufen)
• Bedienung: 2 Potentiometer + DIP-Switch für 5 Effekte
• Trigger-Eingang: für externe Aktivierung
• Abmessungen: 48 × 21,5 × 4 mm
• Firmware: Open Source (MIT-Lizenz)

Typische Einsatzbereiche

• Film-Sets: TV-Flicker, Kerzen, Blitze für 12/24-V-Leuchten
• Practical Lighting: Integration in größere Requisiten und Leuchten
• Architekturbeleuchtung: 2-Kanal-CCT-Mischung bei 24-V-Strips
• Messebau & Event: robuste Lötverbindungen für feste Installation
• Custom-Effekte: Auftragsprogrammierung direkt beim Hersteller möglich

Häufig gestellte Fragen

Für welche LED-Spannung ist der CT0033 ausgelegt?
12 bis 24 V DC mit Konstantspannung. Perfekt also für gängige LED-Streifen mit 12 V oder 24 V, die auch in Küche, Möbel oder an Decken eingesetzt werden – oder für die 24-V-Module aus der GKORE CINE Series wie das DEMETER 22W oder DEMETER 52W.

Wie unterscheidet sich der CT0033 vom USB-C-Modell (CT0032)?
Die Eingangsspannung und Leistung. CT0033 läuft mit 12–24 V DC und schafft 4 A pro Kanal – also rund vier Mal so viel Leistung wie der USB-C-Version (CT0032) mit 5 V und 2 A/Kanal. Wenn du größere LED-Setups oder 24-V-Module betreiben willst, ist dieser Controller die richtige Wahl.

Kann ich individuelle Effekte bestellen?
Ja. Graf Lichttechnik bietet auf Anfrage auch kundenspezifische Effekt-Entwicklung an – zum Beispiel einen spezifischen TV-Flicker-Effekt, einen Gewittereffekt oder visuelle Trigger für VFX-Dreharbeiten. Einfach Kontakt aufnehmen.

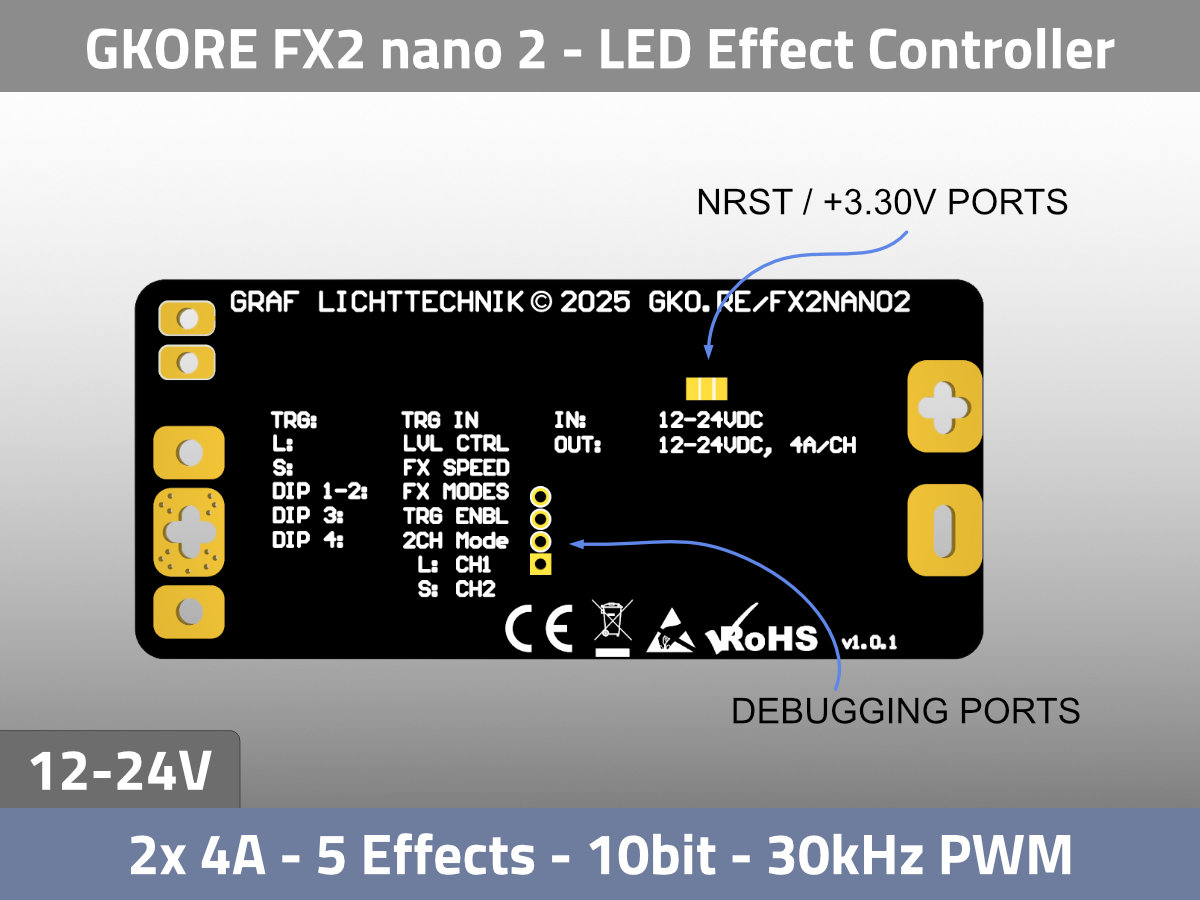

Wie schließe ich den Controller an?
Der CT0033 hat Lötpads statt Stecker. Das heißt: LED-Streifen und Spannungsversorgung werden direkt angelötet. Das ergibt eine sehr stabile, dauerhaft zuverlässige Verbindung – ideal für Festinstallationen, aber weniger geeignet für häufigen Umbau.

Was bedeutet 30 kHz PWM für Filmanwendungen?
Flimmerfreies Licht, auch in Slow Motion und bei hohen Bildraten. Kameras nehmen keine sichtbaren Banding-Effekte auf, selbst bei kurzen Verschlusszeiten – das ist entscheidend für professionelle Videoarbeit.

Wie verbinde ich das mit 24-V-LED-Modulen?
Spannungsversorgung (12–24 V DC) an die Versorgungs-Pads, LED-Modul an die Ausgangs-Pads des jeweiligen Kanals. Bei einem 2-Kanal-CCT-Modul wie dem DEMETER 22W wird jeder Kanal (warmweiß/kaltweiß) auf einen Ausgang gelegt, dann kannst du per Poti die Farbtemperatur stufenlos mischen.

Kann ich die Firmware selbst anpassen?
Ja. Die Firmware ist Open Source und wird auf GitHub bereitgestellt. Mit Kenntnissen in C/C++ und Embedded-Entwicklung kannst du eigene Effekte, Zustandsmaschinen oder Steuerlogik implementieren. Alternativ bieten wir kundenspezifische Entwicklung gegen Aufpreis an.
