Für welche LEDs ist der FX2 nano USB-C gedacht?

Der Controller arbeitet mit Konstantspannung bei 5 V. Er passt perfekt zu 5-V-LED-Streifen und den 5-V-Modulen aus der GKORE CINE Series, etwa dem BAR2x3 CCT 5V . Für 12- oder 24-V-Setups ist der FX2 nano 2 (CT0033) die bessere Wahl.

Wie unterscheidet sich dieser Controller vom FX1 nano?

Der FX1 nano hat nur einen Kanal mit bis zu 4 A. Der FX2 nano USB-C hat zwei Kanäle à 2 A – also insgesamt dieselbe Gesamtleistung, aber auf zwei Ausgänge aufgeteilt. Wenn du zwei unabhängige Lichtquellen (z. B. warmweiß + kaltweiß für CCT-Mischung) ansteuern willst, ist dieser Controller richtig.

Was bedeutet 30 kHz PWM in der Praxis?

30 kHz liegt weit oberhalb der Frequenzen, die in Kameraaufnahmen als Flackern sichtbar werden. Du kannst in Slow Motion filmen, mit hohen Bildraten arbeiten und hast keine Banding-Artefakte. Das ist für professionelle Video-Anwendungen Grundvoraussetzung.

Kann ich die Effekte selbst anpassen?

Ja. Die komplette Firmware ist als Open Source auf GitHub verfügbar. Mit Embedded-Entwicklungskenntnissen (C/C++) kannst du eigene Effekte, Sequenzen oder Steuerungslogik programmieren.

Wofür ist der Trigger-Eingang?

Damit lässt sich der LED-Ausgang von außen schalten – per Taster, Sensor oder Mikrocontroller. Nützlich z. B. für Requisiten, die nur auf Knopfdruck aufleuchten sollen, oder für Effekte, die zu einem bestimmten Zeitpunkt im Setup starten.

Reichen 2 A pro Kanal wirklich aus?

Für kleine bis mittlere LED-Setups ja. Ein typischer 5-V-LED-Streifen zieht 0,5–1 A pro Meter, also reichen 2 A für mehrere Meter Streifen oder mehrere parallel geschaltete Module. Für größere Setups mit 12 oder 24 V und 4 A/Kanal eignet sich der FX2 nano 2 (CT0033) .

Welche LED-Module passen besonders gut?

Die 5-V-Module der GKORE CINE Series, besonders die BAR2x3-Serie. Einen Überblick findest du in der Kategorie LED Module .

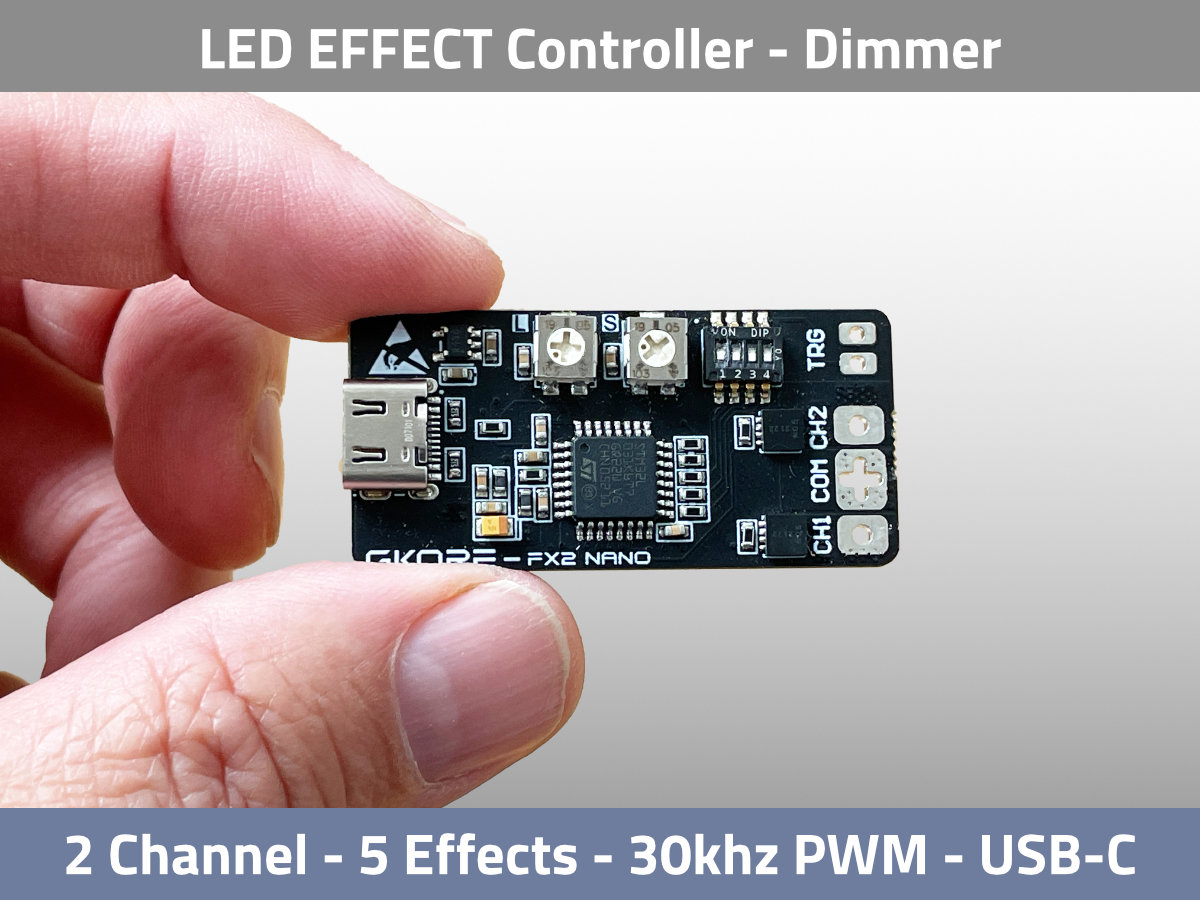

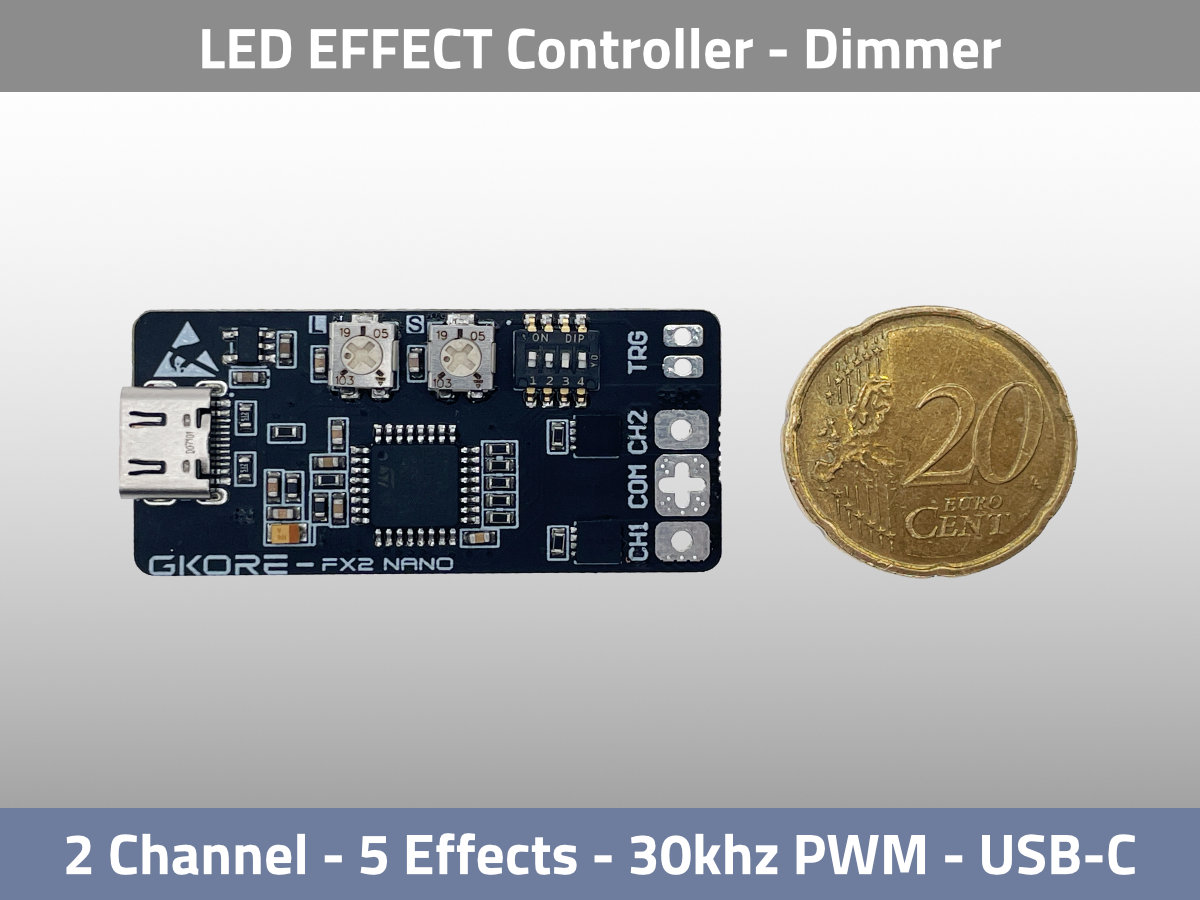

GKORE FX2 nano 2ch LED Effekt Dimmer USB-C

Kompakter 2-Kanal LED-Effekt-Generator mit 5 V, 30 kHz PWM und 10-Bit-Dimmung. Bis 2 A pro Kanal, 5 Effekte per DIP-Switch, Open-Source-Firmware für eigene LED-Projekte.

72,90 €

Produktnummer: CT0032

Lagerbestand: 10

Hersteller: Graf Lichttechnik

Herstellernummer: CT0032

Produktinformationen "GKORE FX2 nano 2ch LED Effekt Dimmer USB-C"

Hochwertige Lichteffekte mit unserem 2-Kanal LED-Effekt-Generator!

Dieser kleine und leistungsstarke, 5V-basierte Controller bietet dir die Möglichkeit, Konstantspannungs-basierte LED-Streifen und LED-Module mit bis zu 2 A pro Kanal flickerfrei und präzise zu steuern – dank der 30 kHz PWM, der hohen 10-Bit-Dimmauflösung und der beiden Potentiometer. Ideal für kleinere LED-Anwendungen, liefert unser Generator bereits voreingestellte Effekte, die sich ganz einfach durch den DIP-Switch auswählen lassen. Der zusätzliche Trigger-Eingang aktiviert den LED-Ausgang bei Bedarf.

5 vorinstallierte Effekte und Dimmfunktionen:

CCT Dimmung
Kerzenflackern
Blink 50/50
Fade IN/OUT
2-Kanal Dimmung

Und das Beste: Wir stellen die Firmware als Open Source zur Verfügung.
Somit kannst du deine individuellen Effekte selber erstellen und nutzen.
Geh einfach auf unsere GitHub-Seite und klone oder forke das Repository (... in Kürze verfügbar)

⭐⭐ https://github.com/graflichttechnik/gkore-fx2-nano

Technische Highlights auf einen Blick

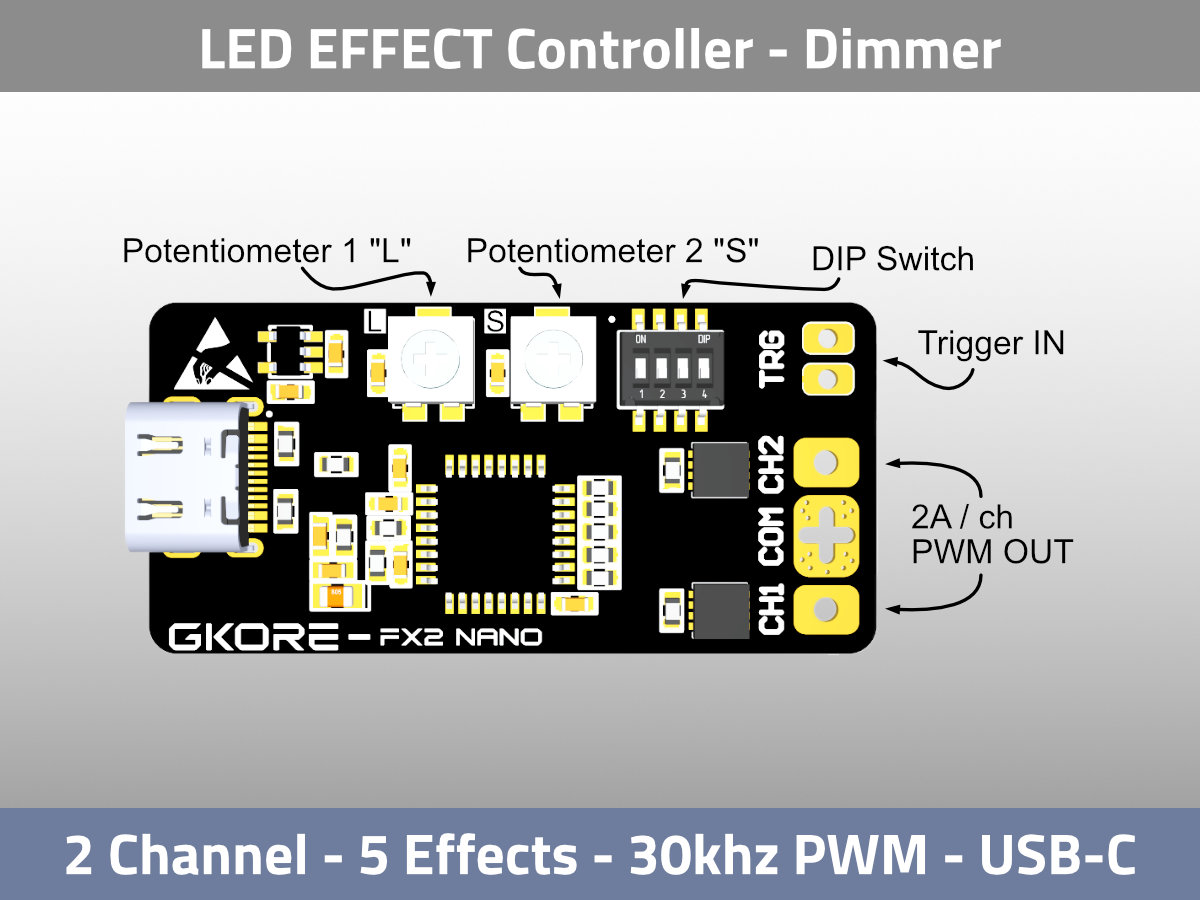

Kanäle: 2 unabhängige PWM-Ausgänge
Leistung: 2 A pro Kanal, max. 20 W gesamt
Versorgung: USB-C, 5 V DC
PWM-Frequenz: 30 kHz – flimmerfrei für Videoaufnahmen
Dimmauflösung: 10 Bit (1024 Stufen)

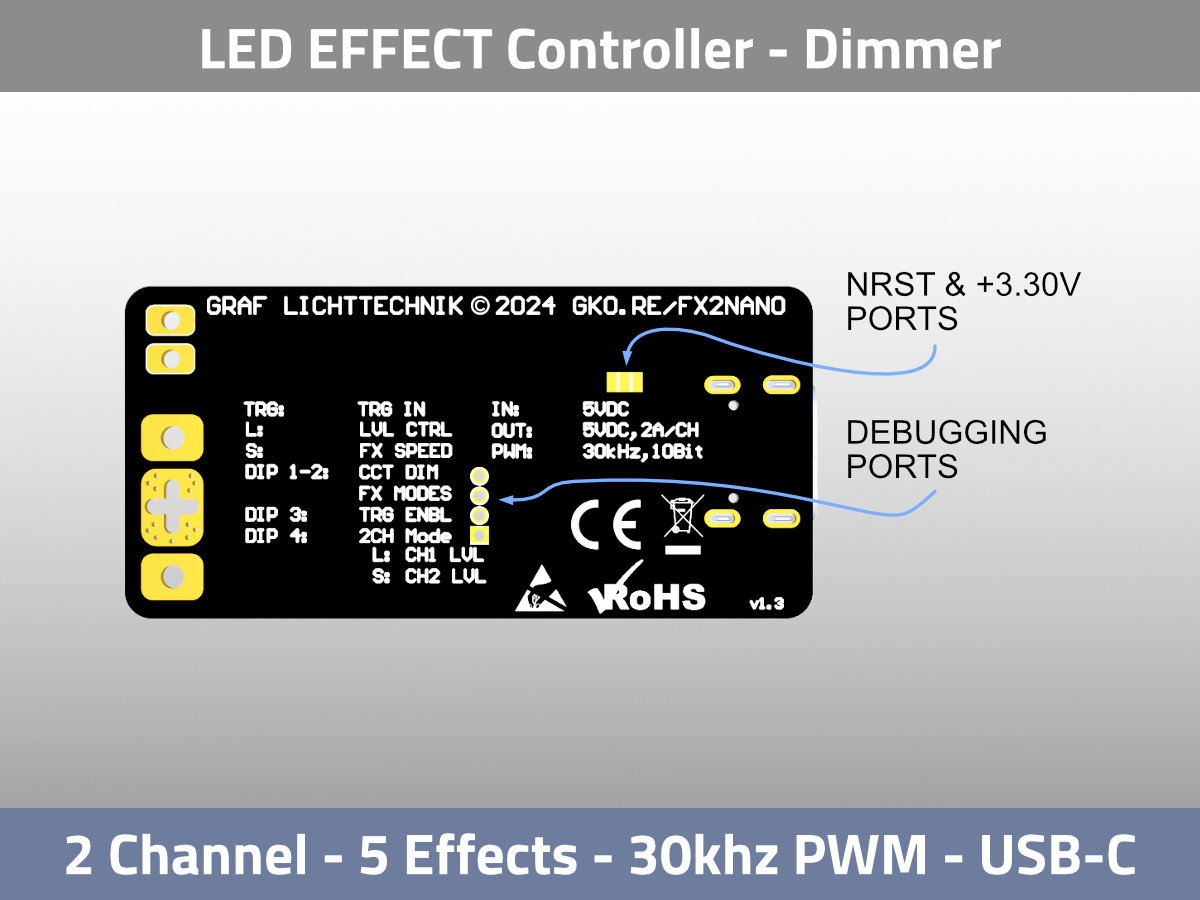

Bedienung: 2 Potentiometer + DIP-Switch für 5 Effekte
Trigger-Eingang: für externe Aktivierung

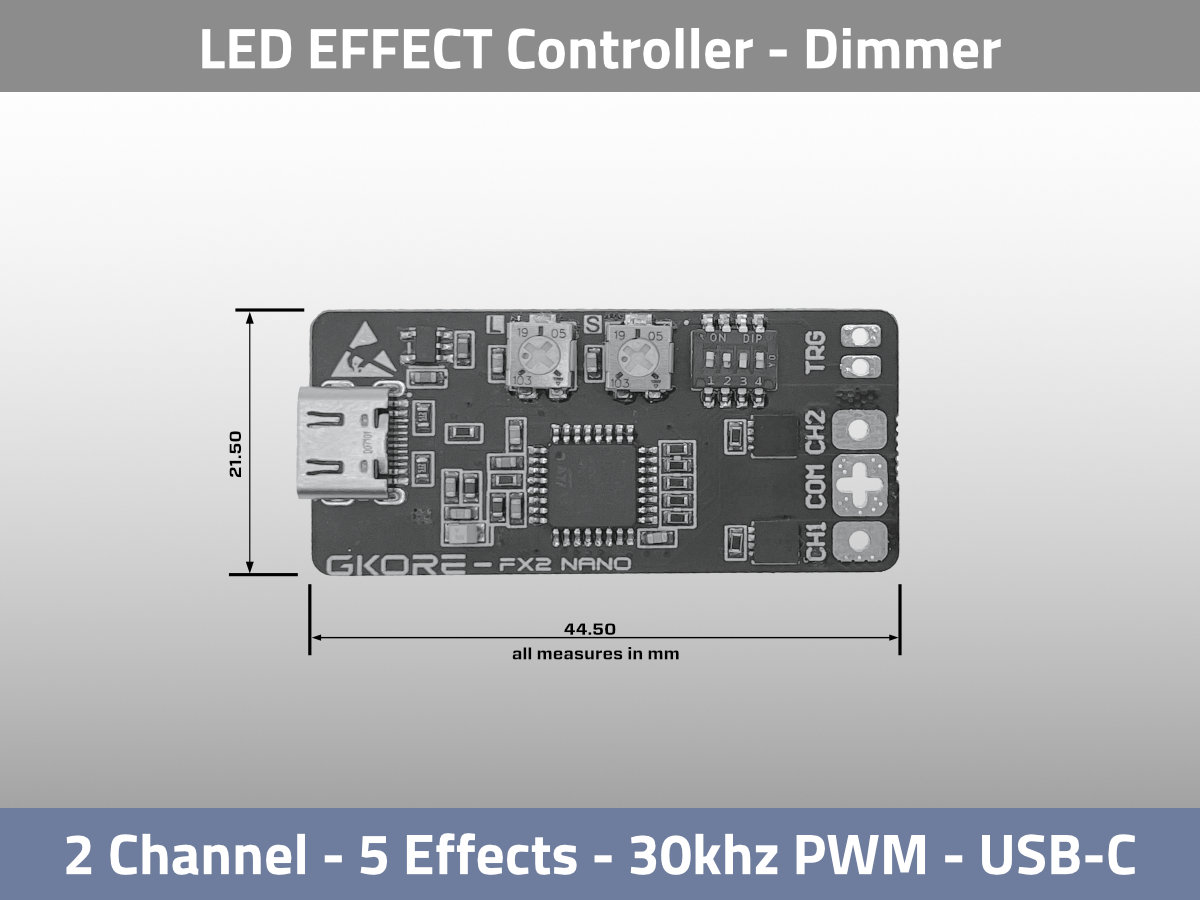

Abmessungen: 44,5 × 21,5 × 4 mm
Firmware: Open Source auf GitHub

Typische Einsatzbereiche

CCT-Mischung: warmweiß + kaltweiß auf 2 Kanälen stufenlos mischen
Film-Practical-Lighting: Kerzen, Blitze und Fades in 2-Farb-Leuchten
Fotostudio: flimmerfreie Dimmung und stufenlose Farbtemperatur
DIY-Leuchten: kompakte All-in-One-Lösung für 2-kanalige Setups
Interaktive Installationen: Trigger-Eingang für externe Sensoren

Anschluss:	USB-C
Auflösung:	10 bit
Breite:	21.50 mm
Firmware:	OpenSource
Höhe:	4.00 mm
Leistung:	max. 20W
Länge:	44.50 mm
PWM Frequenz:	30kHz
Spannung:	5 VDC
Stromstärke:	2x 2A

hidden

Angaben zum Hersteller nach GPSR

Graf Lichttechnik UG
Goerzallee 299
14167 Berlin
info@graf-lichttechnik.de
+49 151 22348820
Hersteller-Webseite

Verantwortliche Person nach GPSR

Graf Lichttechnik UG
Goerzallee 299
14167 Berlin
info@graf-lichttechnik.de
+49 151 22348820

Das könnte dir auch gefallen

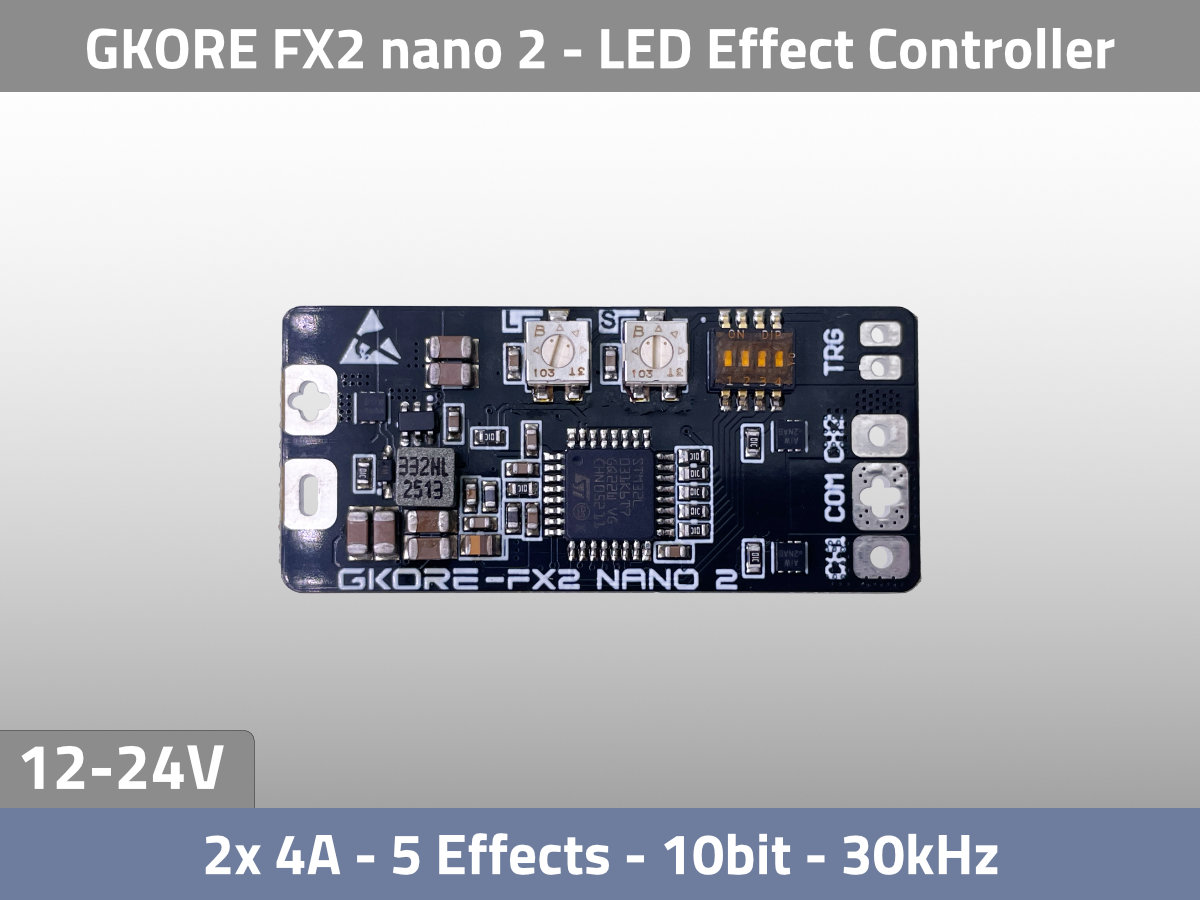

GKORE FX2 nano 2 - 2ch LED Effekt Dimmer 12-24V — Isometrie

CT0033

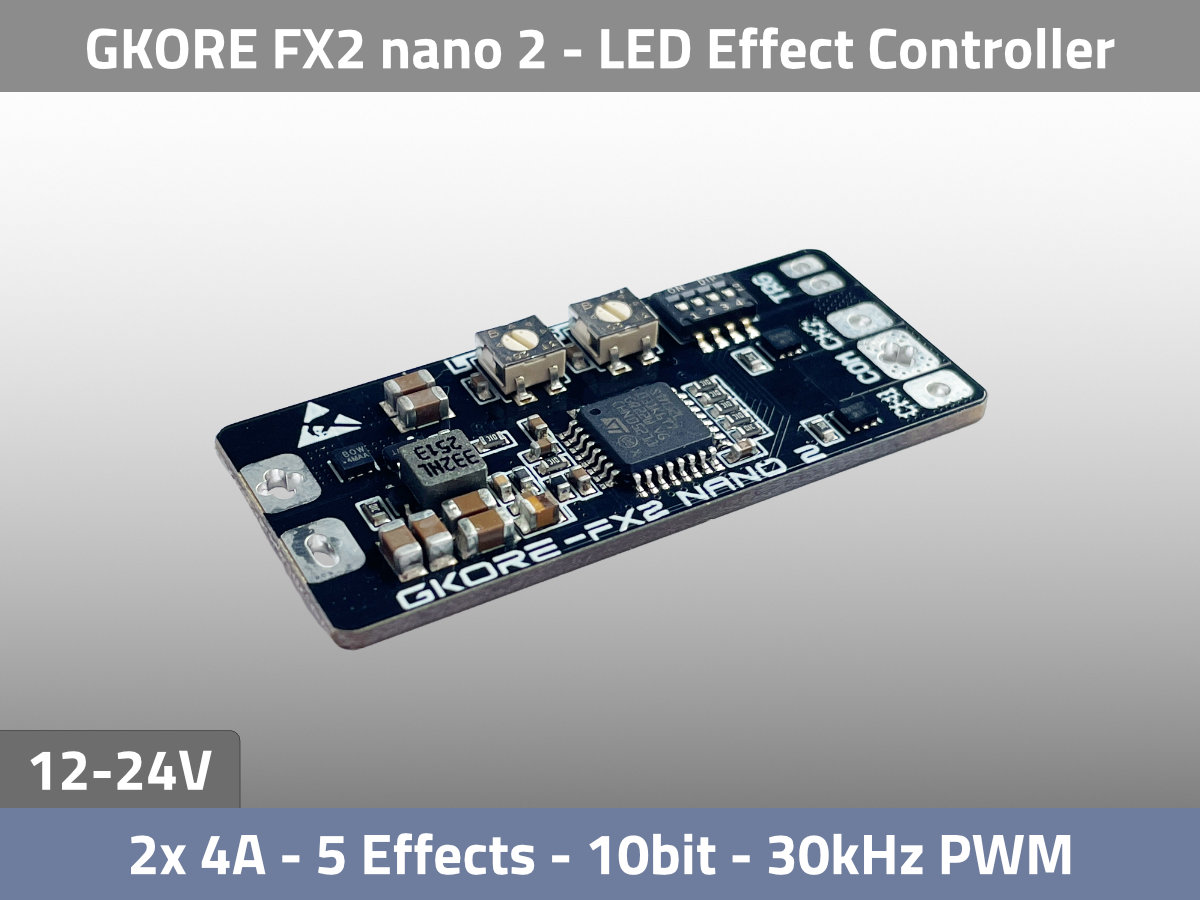

GKORE FX2 nano 2 - 2ch LED Effekt Dimmer 12-24V

2-Kanal LED-Effekt-Generator 12–24 V – flimmerfrei, 4 A/Kanal, 30 kHz PWM, 10-Bit-Dimmung, integrierte Effekte, Open-Source-Firmware.

79,90 €

CT0031

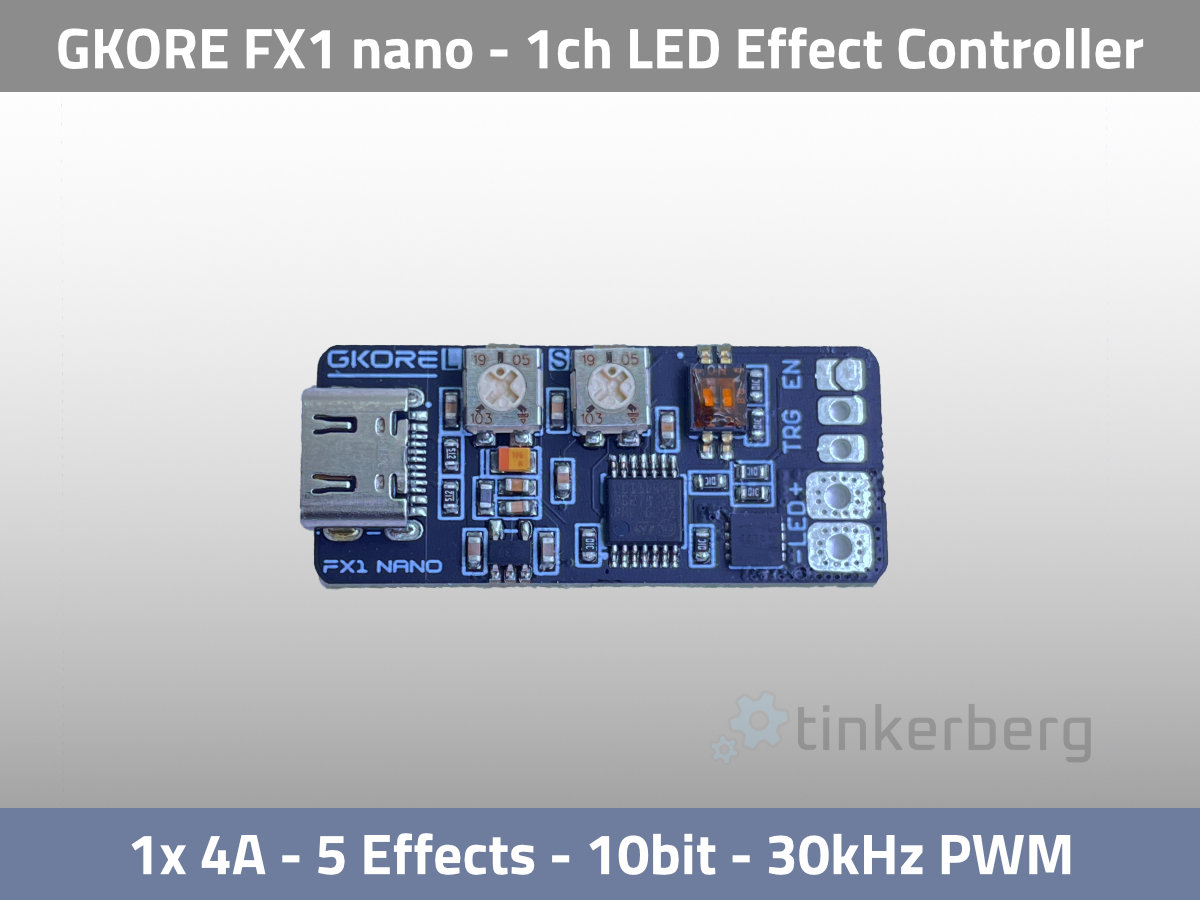

GKORE FX1 nano 1ch LED Effekt Dimmer USB-C

1-Kanal LED-Effektgenerator für flimmerfreie, präzise Lichteffekte. Ideal für kleine LED-Projekte und DIY-Anwendungen.

69,90 €

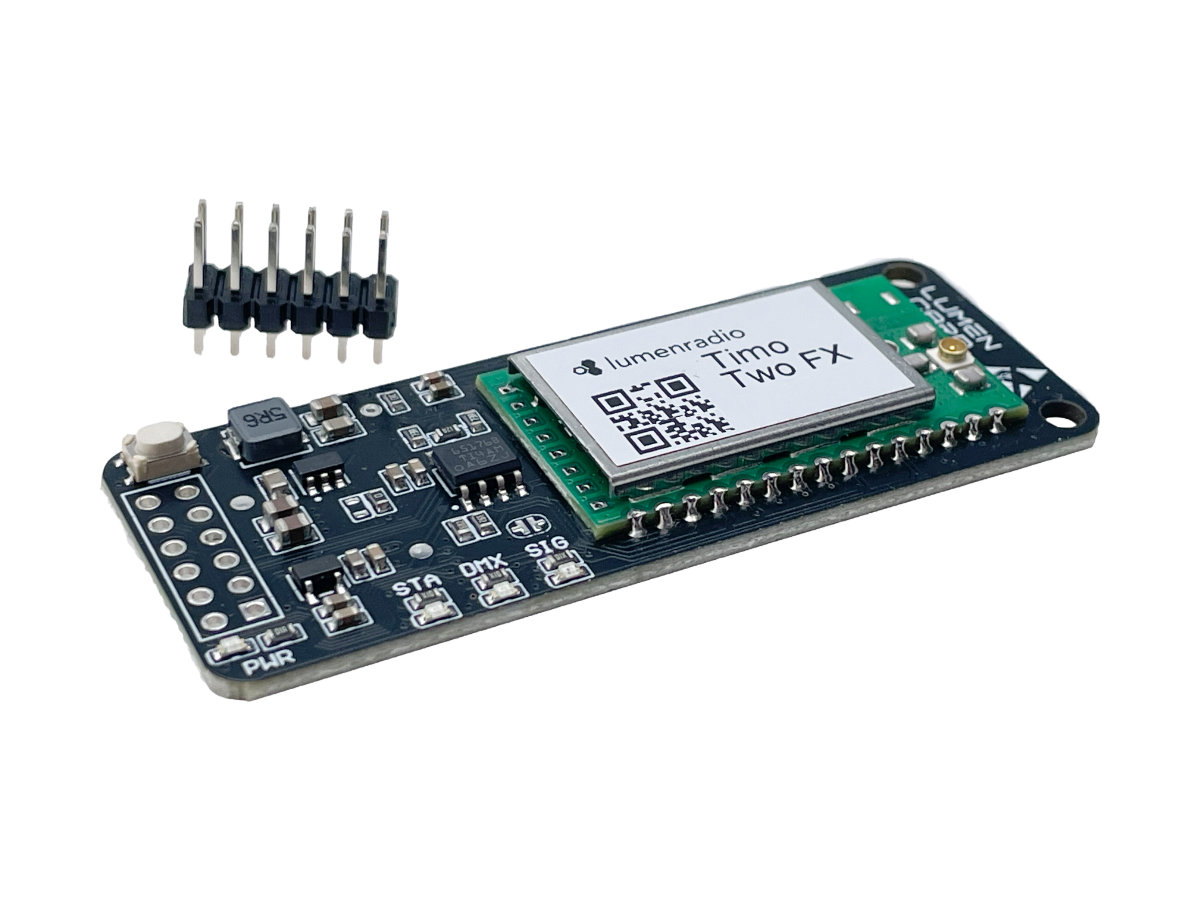

Radical Wireless LUMEN CARD TimoTwo CRMX Modul Header extra — Isometrie

W6001a

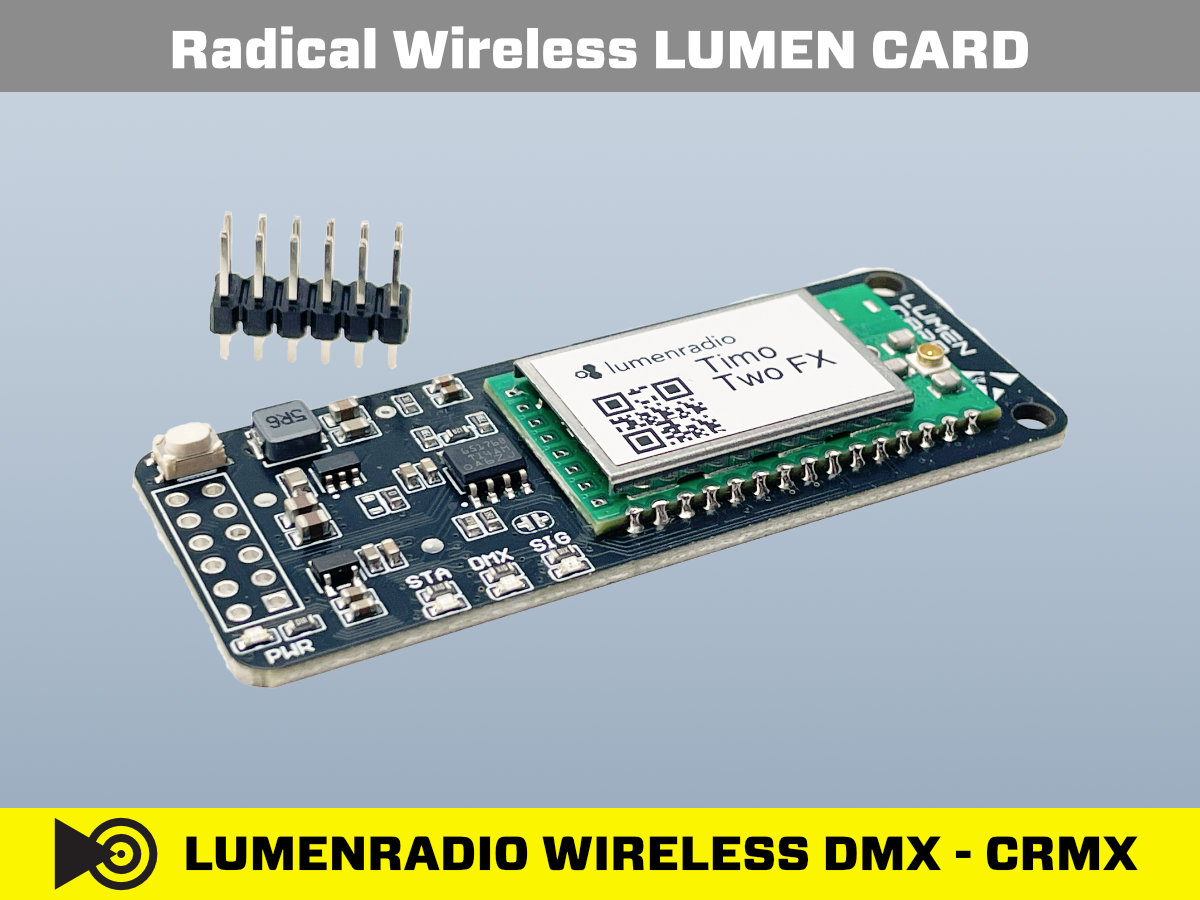

Radical Wireless LUMEN CARD TimoTwo CRMX Modul
